DESCRIPCIÓN
El sensor del par de apriete convierte el par de apriete de giro recibido del
volante en señales eléctricas y las envía al conjunto de la ECU de la servodirección.
|
N° de DTC
|
Elemento detectado
|
Condición de detección del DTC
|
Área afectada
|
Indicación de advertencia
|
Vuelve al estado normal
|
Nota
|
|
C1511
|
Sensor de par 1
|
Avería en el sensor del par de apriete
|
- Sensor de par (subconjunto de la columna de la servodirección eléctrica)
- Conjunto de la ECU de la servodirección
|
Indicador de advertencia EPS: Se enciende
|
Interruptor de encendido de nuevo en posición ON
|
-
|
|
C1512
|
Sensor de par 2
|
Avería en el sensor del par de apriete
|
- Sensor de par (subconjunto de la columna de la servodirección eléctrica)
- Conjunto de la ECU de la servodirección
|
Indicador de advertencia EPS: Se enciende
|
Interruptor de encendido de nuevo en posición ON
|
-
|
|
C1513
|
Desviación del sensor de par de apriete excesiva
|
Avería en el sensor del par de apriete
|
- Sensor de par (subconjunto de la columna de la servodirección eléctrica)
- Conjunto de la ECU de la servodirección
|
Indicador de advertencia EPS: Se enciende
|
Interruptor de encendido de nuevo en posición ON
|
-
|
|
C1514
|
Tensión de la fuente de alimentación del sensor de par
|
Avería en el sensor del par de apriete
|
- Sensor de par (subconjunto de la columna de la servodirección eléctrica)
- Conjunto de la ECU de la servodirección
|
Indicador de advertencia EPS: Se enciende
|
Interruptor de encendido de nuevo en posición ON
|
-
|
|
C1517
|
Retención de par
|
Avería en el sensor del par de apriete
|
- Sensor de par (subconjunto de la columna de la servodirección eléctrica)
- Conjunto de la ECU de la servodirección
|
Indicador de advertencia EPS: Se enciende
|
Interruptor de encendido de nuevo en posición ON
|
-
|

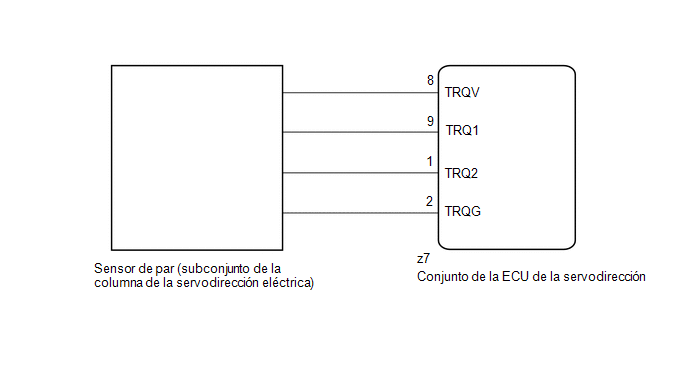

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
- Si se ha sustituido el subconjunto de la columna de la servodirección eléctrica,
lleve a cabo la calibración a cero del sensor de par.
Haga clic aquí
- Si el conjunto de la ECU de la servodirección se ha sustituido, realice
la escritura del mapa de asistencia y la calibración a cero del sensor de par.
Haga clic aquí
PROCEDIMIENTO
|
1.
|
INSPECCIONE LA CONEXIÓN DEL CONECTOR
|
(a) Compruebe el estado de la conexión del conector del sensor de par.
OK:
El conector del sensor del par de apriete está firmemente conectado al conjunto
de la ECU de la servodirección.
| MAL |
 |
CONECTE EL CONECTOR
|
| OK |
|
|
|
2.
|
REVISE EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN (TENSIÓN TRQV)
|
|
(a) Coloque el interruptor de encendido en posición ON.
|
|
|

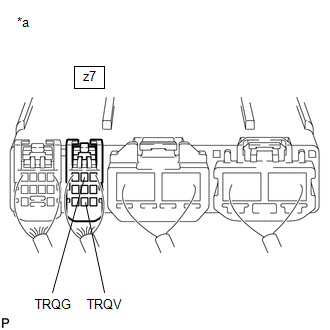

*a
|
Componente conectado al mazo de cables
(Conjunto de la ECU de la servodirección)
|
|
|
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
z7-8 (TRQV) - z7-2 (TRQG)
|
Interruptor de encendido en posición ON
|
4.5 a 5.5 V
|
| MAL |
|
SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN
|
| OK |
|
|
|
|
3.
|
REVISE EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN (TENSIÓN TRQ1, TRQ2)
|
|
(a) Arranque el motor.
|
|
|

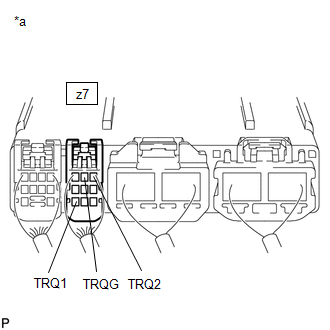

*a
|
Componente conectado al mazo de cables
(Conjunto de la ECU de la servodirección)
|
|
|
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
z7-9 (TRQ1) - z7-2 (TRQG)
|
Motor en marcha, volante sin girar (sin carga)
|
2.3 a 2.7 V
|
|
z7-1 (TRQ2) - z7-2 (TRQG)
|
Motor en marcha, volante sin girar (sin carga)
|
2.3 a 2.7 V
|
|
z7-9 (TRQ1) - z7-2 (TRQG)
|
Motor en marcha, volante girado a la derecha con el vehículo parado
|
2.5 a 3.8 V
|
|
z7-1 (TRQ2) - z7-2 (TRQG)
|
Motor en marcha, volante girado a la derecha con el vehículo parado
|
1.2 a 2.5 V
|
|
z7-9 (TRQ1) - z7-2 (TRQG)
|
Motor en marcha, volante girado a la izquierda con el vehículo parado
|
1.2 a 2.5 V
|
|
z7-1 (TRQ2) - z7-2 (TRQG)
|
Motor en marcha, volante girado a la izquierda con el vehículo parado
|
2.5 a 3.8 V
|
(c) En cada una de las condiciones, mida la tensión en las terminales TRQ1 y
TRQ2 y sume los valores.
Tensión estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
Suma de la tensión entre z7-9 (TRQ1) y z7-2 (TRQG) y de la tensión entre
z7-1 (TRQ2) y z7-2 (TRQG)
|
Motor en marcha, volante sin girar (sin carga)
|
Entre 4.75 V y 5.25 V
|
|
Motor en marcha, volante girado a la derecha con el vehículo parado
|
|
Motor en marcha, volante girado a la izquierda con el vehículo parado
|
| OK |
|
SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN
|
|
