Toyota Corolla Manual de Taller: ComprobaciÓn / Borrado De Dtc

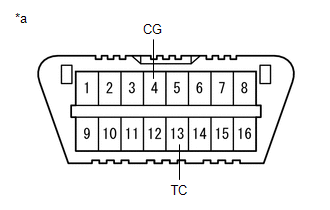

COMPROBACIÓN / BORRADO DE DTC COMPRUEBE LOS DTC (CON EL TECHSTREAM) (a) Apague el interruptor de encendido. (b) Conecte el Techstream al DLC3. (c) Coloque el interruptor de encendido en posición ON. (d) Encienda el Techstream. (e) Acceda a los siguientes menús: Chassis / EMPS / Trouble Codes. Chassis > EMPS > Trouble Codes(f) Compruebe los detalles de los DTC. Haga clic aquí COMPRUEBE LOS DTC (CON EL CABLE DE COMPROBACIÓN DE LA SST) (a) Utilice la SST para conectar los terminales 13 (TC) y 4 (CG) del DLC3. SST: 09843-18040

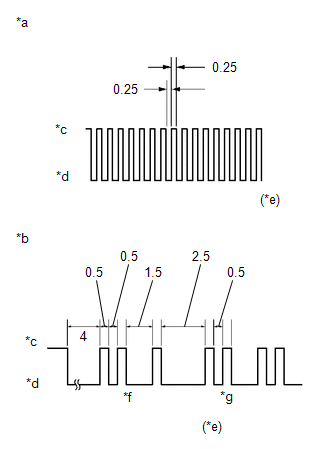

(b) Coloque el interruptor de encendido en posición ON. (c) Lea y anote los DTC indicados por el parpadeo del indicador de advertencia de la EPS en el conjunto del juego de instrumentos. Consulte la ilustración de la derecha para obtener ejemplos de un código de sistema normal y de los DTC 21 y 22.
OBSERVACIÓN:
(d) Consulte la tabla de códigos de diagnóstico para obtener información sobre los DTC. Haga clic aquí (e) Compruebe los detalles de los DTC. EPS DTC

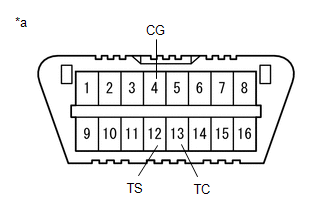

BORRE LOS DTC (CON EL TECHSTREAM) (a) Apague el interruptor de encendido. (b) Conecte el Techstream al DLC3. (c) Coloque el interruptor de encendido en posición ON. (d) Encienda el Techstream. (e) Acceda a los siguientes menús: Chassis / EMPS / Trouble Codes. Chassis > EMPS > Clear DTCs(f) Borre los DTC. Haga clic aquí (g) Apague el interruptor de encendido. (h) Desconecte la Techstream del DLC3. BORRE LOS DTC (CON EL CABLE DE COMPROBACIÓN DE LA SST) (a) Con la SST, conecte los terminales 12 (TS) y 4 (CG) del DCL3 y los terminales 13 (TC) y 4 (CG) del DLC3.
SST: 09843-18040 (b) Coloque el interruptor de encendido en posición ON. (c) Desconecte y vuelva a conectar el terminal 13 (TC) del DLC3 4 veces o más en 8 segundos. (d) Compruebe que el indicador de advertencia de la EPS muestra el código de sistema normal. (e) Apague el interruptor de encendido. (f) Extraiga la SST del DLC3. |
