UBICACIÓN DE LAS PIEZAS

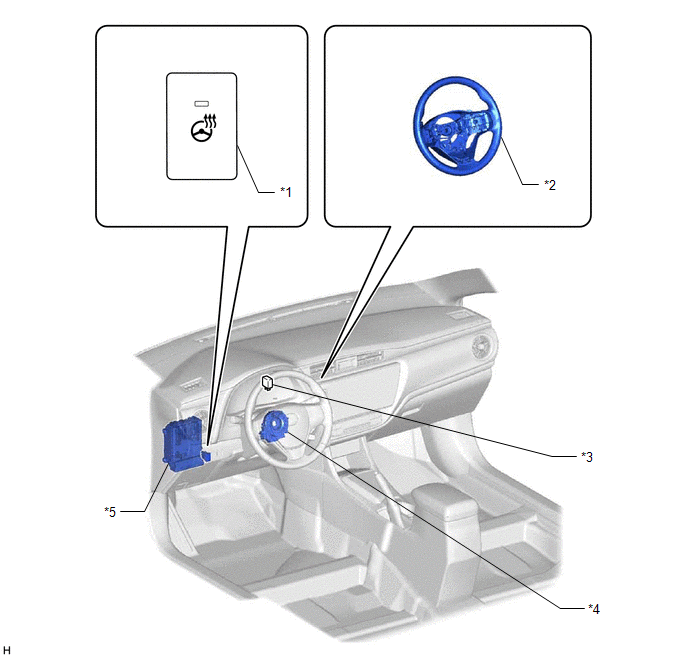

ILUSTRACIÓN

*1

INTERRUPTOR DE LA CALEFACCIÓN DEL VOLANTE

*2

CONJUNTO DEL VOLANTE

*3

RELÉ STRG HTR

*4

SUBCONJUNTO DEL CABLE ESPIRAL

*5

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE STRG HTR

-

-
