Toyota Corolla Manual de Taller: Componentes

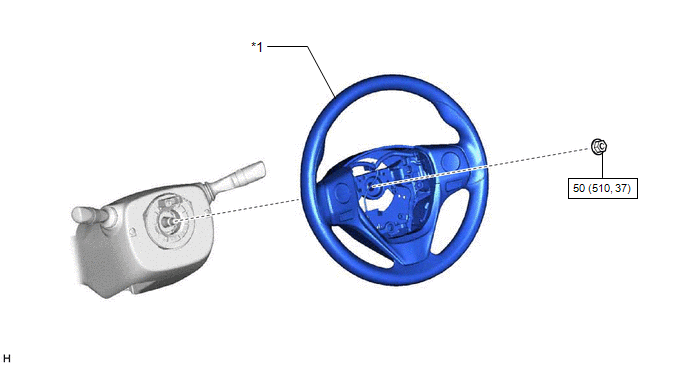

*1

CONJUNTO DEL VOLANTE

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

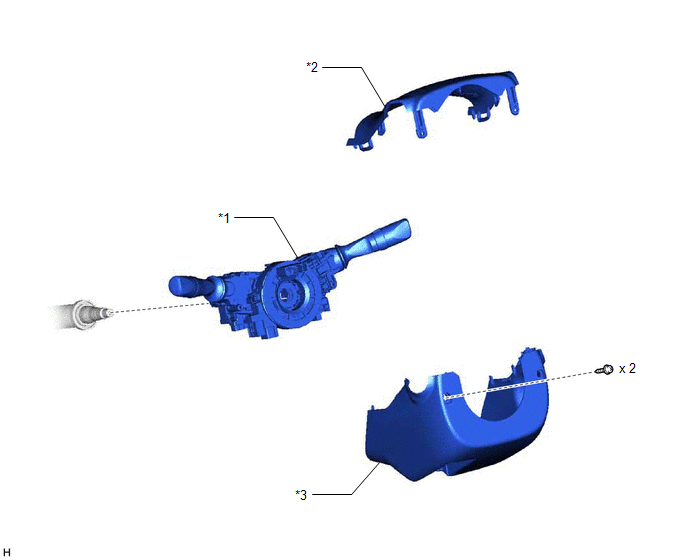

*1

CONJUNTO DEL INTERRUPTOR DE LOS INTERMITENTES CON SUBCONJUNTO DEL CABLE ESPIRAL

*2

CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

*3

CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

-

-

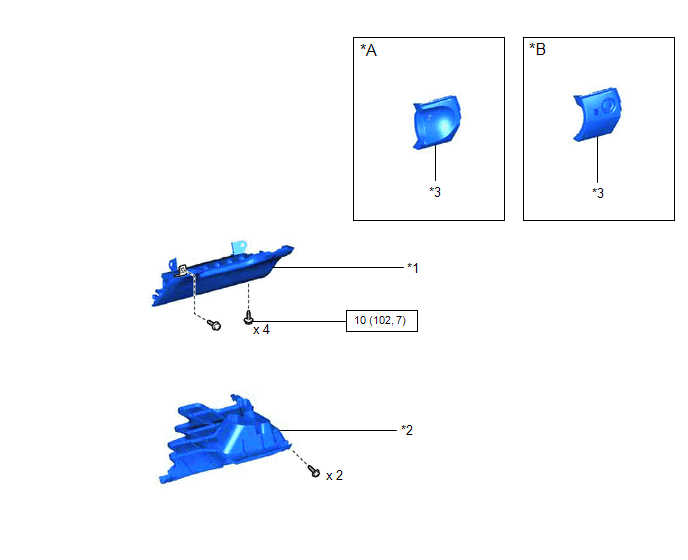

*A

Sin sistema de llave inteligente

*B

Con sistema de llave inteligente

*1

CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

*2

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

*3

BASE DEL ORIFICIO DEL INTERRUPTOR N° 1

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

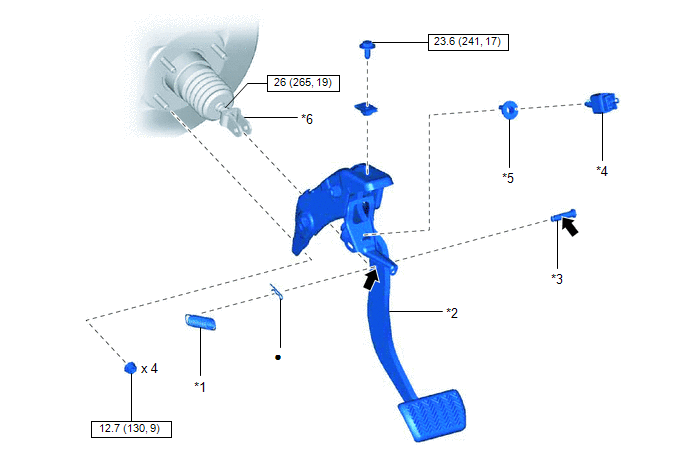

*1

MUELLE DE RETORNO DEL PEDAL DEL FRENO

*2

CONJUNTO DEL SOPORTE DEL PEDAL DEL FRENO

*3

PASADOR DE LA VARILLA DE EMPUJE

*4

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*5

DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO

*6

HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL FRENO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

-

-

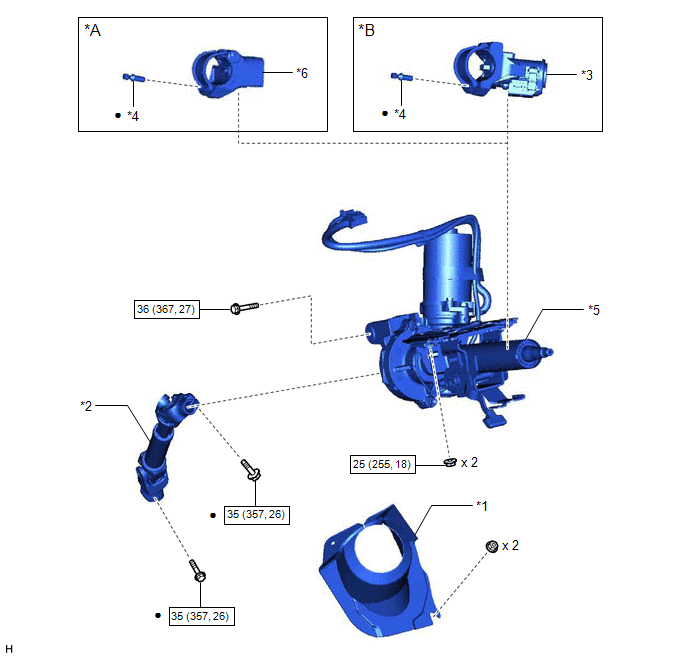

*A

Con sistema de llave inteligente

*B

Sin sistema de llave inteligente

*1

HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

*2

CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN N° 2

*3

CONJUNTO DEL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN CON INTERRUPTOR

*4

PERNO DE FIJACIÓN DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN

*5

CONJUNTO DE LA COLUMNA DE DIRECCIÓN

*6

CONJUNTO DEL ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

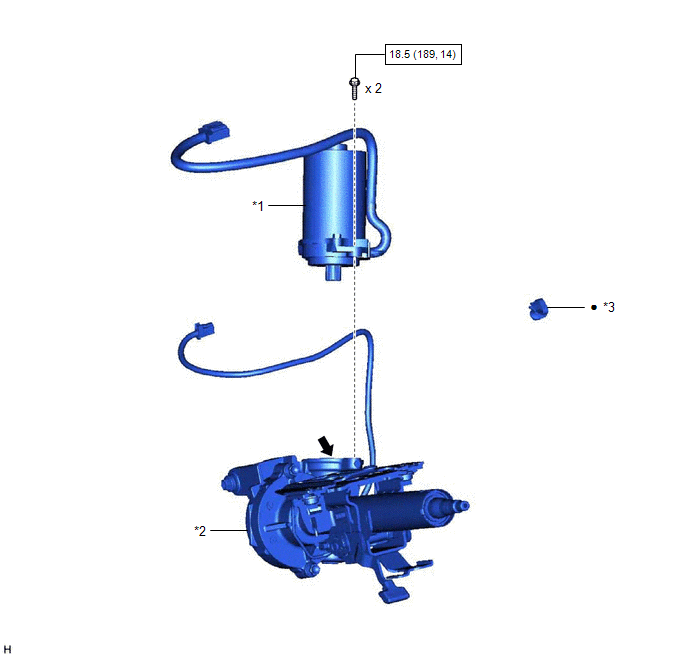

*1

CONJUNTO DEL MOTOR DE SERVODIRECCIÓN

*2

SUBCONJUNTO DE LA COLUMNA DE LA SERVODIRECCIÓN ELÉCTRICA

*3

ABRAZADERA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

Grasa

-

-

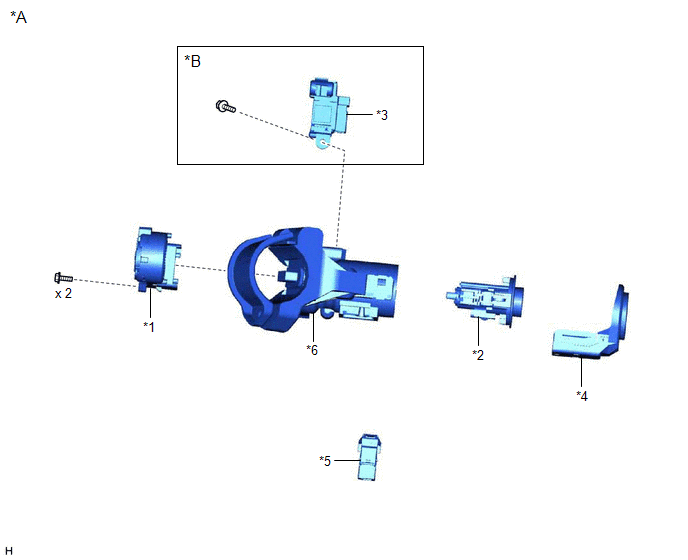

*A

Sin sistema de llave inteligente

*B

Para transeje automático y CVT

*1

CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE

*2

CONJUNTO DEL CILINDRO DE LA CERRADURA DEL INTERRUPTOR DE ENCENDIDO

*3

SOLENOIDE DE INTERBLOQUEO DE LA LLAVE

*4

BOBINA DE LA LLAVE TRANSMISORA

*5

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

*6

CONJUNTO DEL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN
