Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

PROCEDIMIENTO

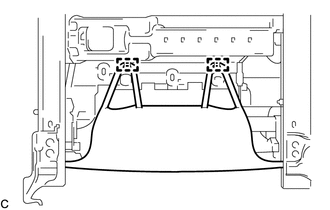

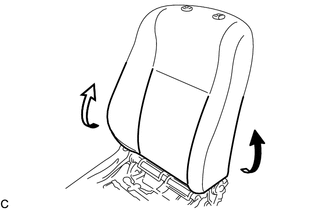

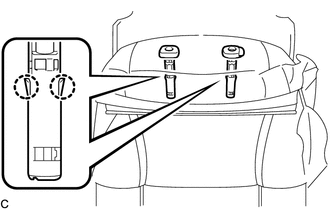

1. DESCONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

(a) Desenganche los 2 ganchos para desconectar la funda del respaldo del asiento individual delantero.

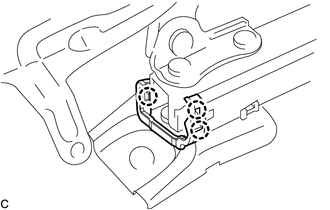

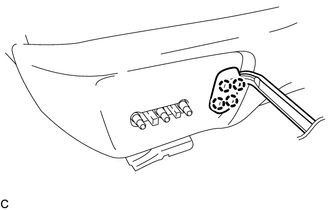

2. EXTRAIGA LA PERILLA DEL INTERRUPTOR DE DESLIZAMIENTO Y DE MOVIMIENTO VERTICAL DEL ASIENTO ELÉCTRICO

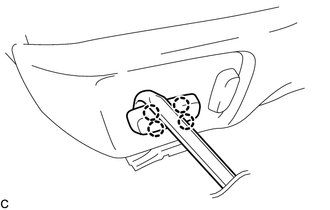

(a) Utilice un extractor de molduras para desenganchar las 4 garras y extraiga la perilla del interruptor de deslizamiento y movimiento vertical del asiento eléctrico.

3. EXTRAIGA LA PERILLA DEL INTERRUPTOR DE RECLINADO DEL ASIENTO ELÉCTRICO

(a) Utilice un extractor de molduras para desenganchar las 4 garras y extraiga la perilla del interruptor de reclinado del asiento eléctrico.

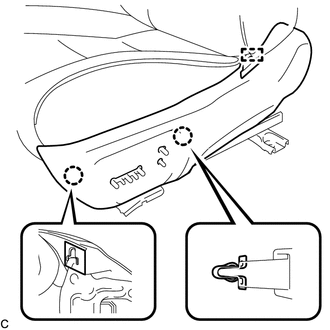

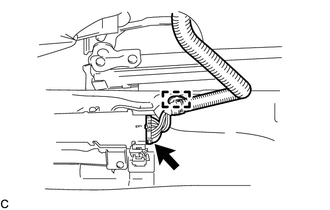

4. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

(a) Quite el tornillo.

(b) Desenganche las 2 garras y la guía y extraiga la protector del cojín del asiento delantero.

(c) Desenganche la abrazadera.

(d) Desconecte el conector del interruptor del asiento eléctrico delantero.

5. EXTRAIGA EL INTERRUPTOR DEL ASIENTO ELÉCTRICO DELANTERO

Haga clic aquí

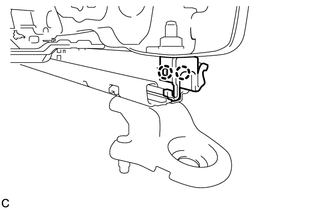

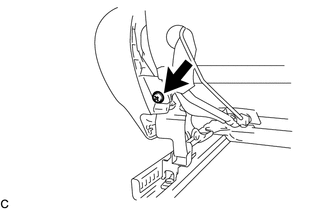

6. EXTRAIGA EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

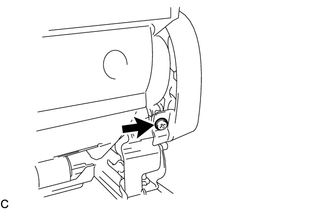

(a) Quite el tornillo.

(b) Quite el tornillo.

(c) Desenganche la guía y extraiga el protector interior del cojín del asiento delantero.

7. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO

Haga clic aquí

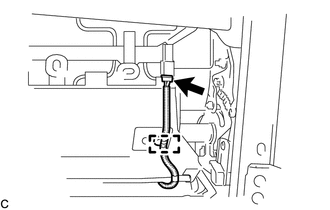

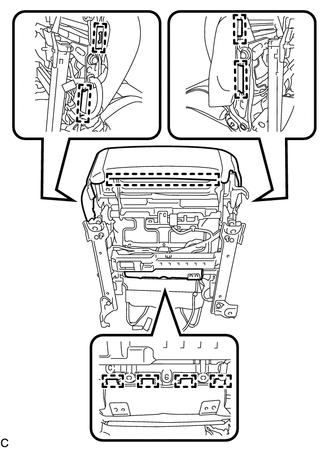

8. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

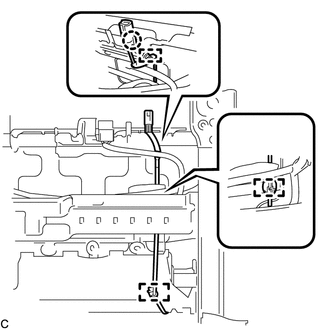

(a) Con sistema de calefacción de los asientos:

(1) Desconecte el conector.

(2) Desenganche la abrazadera.

(b) Desenganche las 3 abrazaderas.

(c) Desenganche la garra y separe el mazo de cables del conjunto del airbag del asiento delantero.

(d) Desenganche los 9 ganchos y extraiga la cubierta del cojín del asiento delantero de tipo individual con almohadilla.

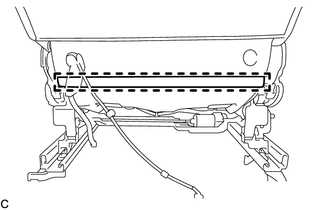

9. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

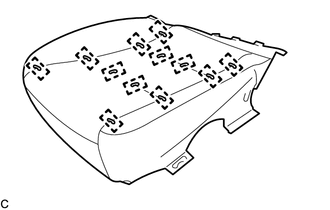

(a) Extraiga los 12 anillos abiertos y la cubierta del cojín del asiento individual delantero de la almohadilla del cojín de dicho asiento.

10. EXTRAIGA EL CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

Haga clic aquí

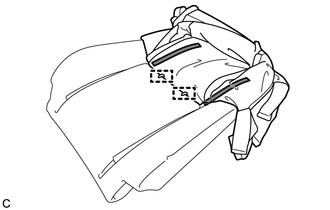

11. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Desenganche el soporte.

(b) Suelte los 2 fijadores.

Fijador

(c) Dé la vuelta a la funda del respaldo del asiento individual delantero.

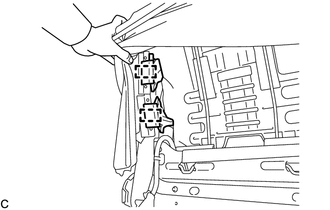

(d) Desenganche los 2 ganchos.

(e) Suelte todas las garras y extraiga los 2 soportes de los reposacabezas del asiento delantero.

(f) Extraiga la funda del respaldo del asiento delantero individual con almohadilla.

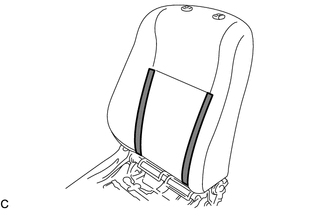

12. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Extraiga los 2 anillos abiertos.

Fijador

(b) Desconecte los 2 fijadores y extraiga la funda del respaldo del asiento delantero de tipo individual de la almohadilla del respaldo del asiento delantero de tipo individual.

13. EXTRAIGA EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

Haga clic aquí

14. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

Haga clic aquí

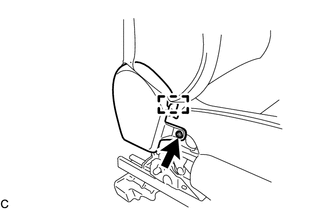

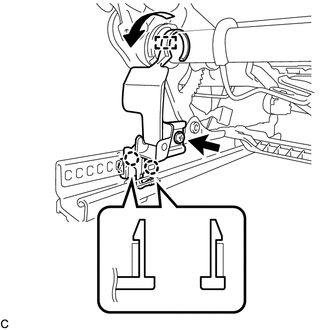

15. EXTRAIGA EL PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO

(a) Quite el tornillo.

(b) Desenganche el gancho, tal como se indica en la ilustración.

(c) Desenganche las 2 garras para extraer el protector inferior izquierdo del cojín del asiento delantero.

16. EXTRAIGA EL PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

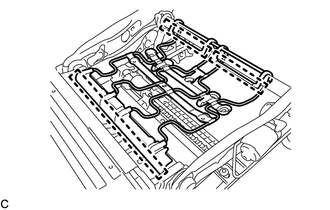

17. EXTRAIGA EL CABLE DEL ASIENTO DELANTERO N° 2

(a) Desconecte todos los conectores, desenganche todas las abrazaderas y extraiga el cable del asiento delantero n° 2.

18. EXTRAIGA EL CABLE DEL ASIENTO DELANTERO

(a) Desconecte todos los conectores, desenganche todas las abrazaderas y extraiga el cable del asiento delantero.

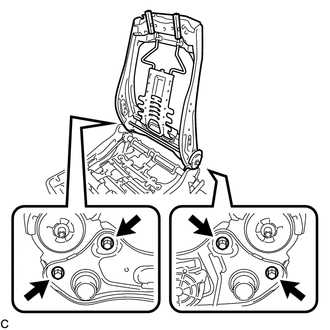

19. EXTRAIGA EL CONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

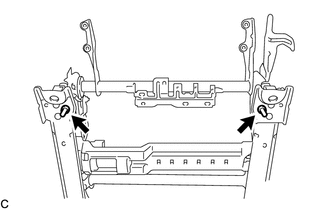

(a) Extraiga los 4 pernos y separe el conjunto del muelle del respaldo del asiento delantero individual del conjunto del muelle del cojín del asiento delantero individual.

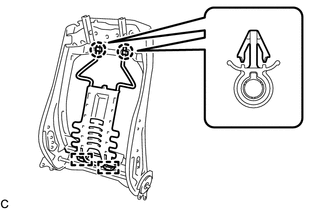

20. EXTRAIGA EL SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

(a) Desenganche las 2 garras.

(b) Desenganche las 2 guías para extraer el subconjunto del muelle del respaldo del asiento delantero del subconjunto del bastidor del respaldo del asiento delantero.

21. EXTRAIGA EL GANCHO DEL RESPALDO DEL ASIENTO DELANTERO

(a) Extraiga los 2 ganchos del respaldo del asiento delantero del subconjunto del muelle del respaldo del asiento delantero.

22. EXTRAIGA EL MUELLE DEL COJÍN DEL ASIENTO DELANTERO

(a) Desenganche los 3 ganchos para extraer el muelle del cojín del asiento delantero del subconjunto del dispositivo de ajuste del asiento delantero.

23. EXTRAIGA EL SUBCONJUNTO DEL PANEL DEL COJÍN DEL ASIENTO DELANTERO

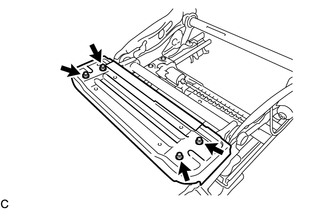

(a) Extraiga los 4 pernos y el subconjunto del panel del cojín del asiento delantero del subconjunto del dispositivo de ajuste del asiento delantero.

24. EXTRAIGA LA TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO

(a) Extraiga las 2 tapas de la cubierta del dispositivo de ajuste del asiento del subconjunto del dispositivo de ajuste del asiento delantero.

25. EXTRAIGA LA CUBIERTA DEL CARRIL DEL ASIENTO N° 1

(a) Desenganche las 3 garras y extraiga la cubierta del carril del asiento n° 1.

26. EXTRAIGA LA CUBIERTA DEL CARRIL DEL ASIENTO N° 2

OBSERVACIÓN:

Siga el mismo procedimiento para la cubierta del carril del asiento n° 1.

27. EXTRAIGA LA CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO N° 3

(a) Desenganche las 2 garras para extraer la cubierta superior del carril del asiento n° 3.

28. EXTRAIGA LA CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO N° 4

OBSERVACIÓN:

Siga el mismo procedimiento para la cubierta superior del carril del asiento n° 3.

    ExtracciÓn

    InspecciÓn
