Toyota Corolla Manual de Taller: Avería en el motor (C1427)

DESCRIPCIÓN

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

C1427

Avería en el motor

El motor de la bomba del actuador no funciona adecuadamente.

  • Conjunto del actuador del freno (circuito de masa)
  • Conjunto del actuador del freno (circuito del motor)
  • Mazo de cables o conector

DIAGRAMA DE CONEXIONES

Consulte los DTC C142B, C146C y C146D.

Haga clic aquí

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Cuando sustituya la ECU de control de derrape (conjunto del actuador del freno), lleve a cabo la calibración a cero y almacene la información del sistema.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (RELÉ DEL MOTOR DEL ABS)

(a) Conecte el Techstream al DLC3.

(b) Arranque el motor.

(c) Seleccione prueba activa en el Techstream.

Haga clic aquí

Chassis > ABS/VSC/TRAC > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Motor Relay

Relé del motor del ABS

Relé ON / OFF

Se puede escuchar el sonido de funcionamiento del motor de la bomba.

Chassis > ABS/VSC/TRAC > Active Test

Pantalla del tester

Motor Relay

(d) Compruebe el sonido del funcionamiento del motor de la bomba mientras lo acciona mediante el Techstream.

Resultado:

Resultado

Vaya a

Se escucha ruido de funcionamiento

A

El sonido de funcionamiento no se escucha.

B

B

IR AL PUNTO 3

A

2.

VUELVA A CONFIRMAR EL DTC

OBSERVACIÓN:

Este código se detecta cuando se identifica un problema en la ECU de control de derrape (conjunto del actuador del freno).

El relé del motor del ABS se encuentra en la ECU de control de derrape (conjunto del actuador del freno).

Por este motivo, no se puede realizar la inspección de la unidad del relé del motor del ABS. No olvide comprobar si se ha emitido el DTC antes de sustituir la ECU de control de derrape (conjunto del actuador del freno).

(a) Apague el interruptor de encendido.

(b) Borre los DTC.

Haga clic aquí

Chassis > ABS/VSC/TRAC > Clear DTCs

(c) Apague el interruptor de encendido.

(d) Arranque el motor.

(e) Conduzca el vehículo a 20 km/h (12 mph) durante 30 segundos o más y compruebe si el indicador de advertencia ABS se apaga.

(f) Compruebe si se emite el mismo DTC.

Haga clic aquí

Chassis > ABS/VSC/TRAC > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC C1427.

A

Se emite el DTC C1427.

B

OBSERVACIÓN:

  • Si llega una señal de velocidad de 6 km/h (4 mph) o más a la ECU de control de derrape (conjunto del actuador del freno) con el interruptor de encendido en posición ON y el interruptor de las luces de freno apagado, la ECU realiza un diagnóstico automático del circuito del motor de la bomba.
  • Si se emite el código de estado normal del sistema (no se emiten DTC), sacuda ligeramente los conectores, el mazo de cables y los fusibles de la ECU de control de derrape (conjunto del actuador del freno).
  • Si se emite algún DTC al sacudir un conector o el mazo de cables de la ECU de control de derrape (conjunto del actuador del freno), inspeccione y repare el conector o el mazo de cables.
  • Si no se emiten DTC al reconfirmar los DTC, hay que realizar la comprobación de problemas intermitentes, ya que cabe la posibilidad de que los DTC originales se almacenaran debido a una mala conexión de un terminal del conector.
  • Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir las piezas.

    Haga clic aquí

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL GND2)

(a) Apague el interruptor de encendido.

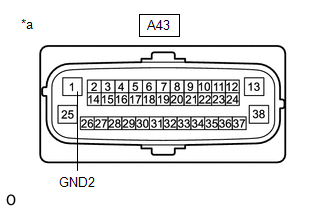

*a

Vista frontal del conector del mazo de cables

(a la ECU de control de derrape (conjunto del actuador del freno))

(b) Asegúrese de que no hay holgura en la pieza de fijación y de conexión de los conectores.

(c) Desconecte el conector A43 de la ECU de control de derrape (conjunto del actuador del freno).

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A43-1 (GND2) - Masa de la carrocería

Siempre

Inferior a 1 Ω

OK

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO GND2)

    Avería de bloqueo en posición OFF del interruptor de las luces de freno (C1426)

    Avería en el circuito del motor (C1428)
