Toyota Corolla Manual de Taller: RelÉ

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL RELÉ DE CONTROL DE LAS LUCES DE FRENO (STOP LP)

(a) Extraiga el relé de control de las luces de freno (relé STOP LP).

(b) Inspeccione tanto la funda del relé como el terminal en busca de signos de deformación o corrosión.

OK:

No hay deformación ni corrosión.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 - 4

No se aplica tensión entre los terminales 1 y 2

Inferior a 1 Ω

3 - 5

No se aplica tensión entre los terminales 1 y 2

10 kΩ o superior

3 - 4

Se aplica tensión entre los terminales 1 y 2

10 kΩ o superior

3 - 5

Se aplica tensión entre los terminales 1 y 2

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé de control de las luces de freno (relé STOP LP).

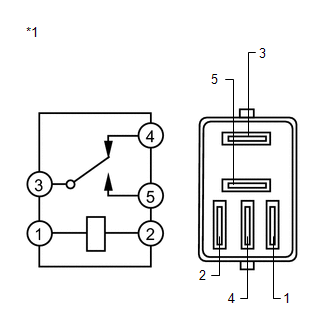

*1

Relé de control de las luces de freno (STOP LP)
