Toyota Corolla Manual de Taller: Componentes

COMPONENTES

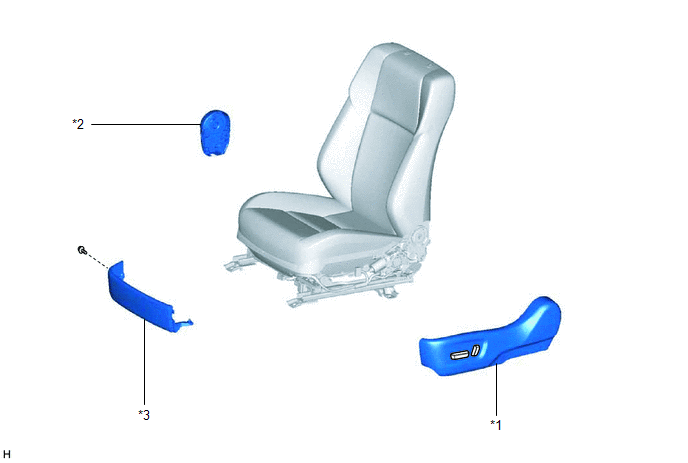

ILUSTRACIÓN

*1	PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO	*2	PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO
*3	PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO N° 1	-	-

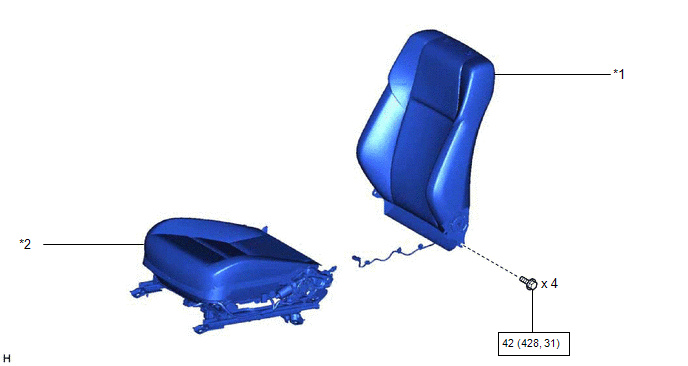

ILUSTRACIÓN

*1	CONJUNTO DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL	*2	CONJUNTO DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
	Nm (kgfcm, lbf*pi.): Par de apriete especificado	-	-

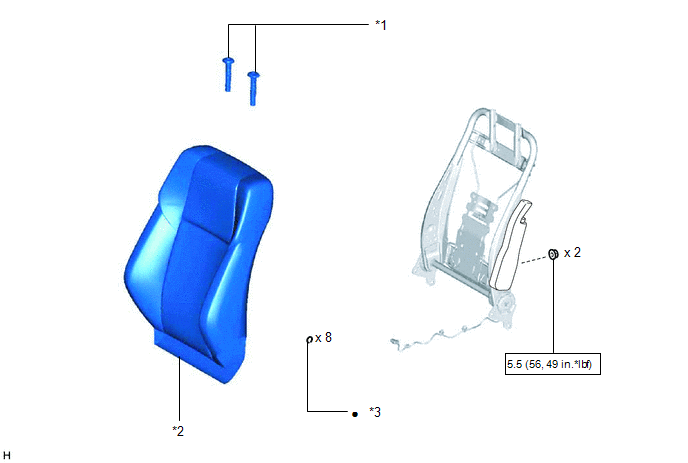

ILUSTRACIÓN

*1	SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO	*2	FUNDA DEL RESPALDO DEL ASIENTO DELANTERO CON ALMOHADILLA DE TIPO INDIVIDUAL
*3	ANILLO ABIERTO	-	-
	Nm (kgfcm, lbf*pi.): Par de apriete especificado	●	Pieza no reutilizable

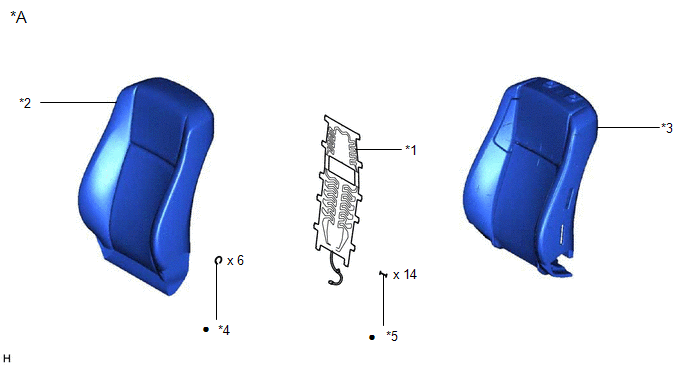

ILUSTRACIÓN

*A	Para asiento de tipo estándar	-	-
*1	CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO	*2	FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
*3	ALMOHADILLA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL	*4	ANILLO ABIERTO
*5	TACHUELA	-	-
●	Pieza no reutilizable	-	-

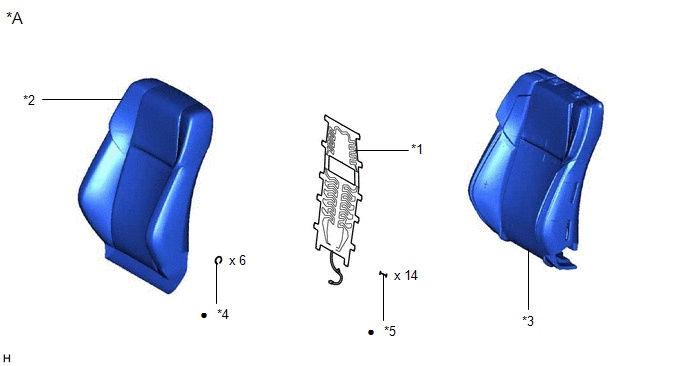

ILUSTRACIÓN

*A	Para asientos de tipo deportivo	-	-
*1	CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO	*2	FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
*3	ALMOHADILLA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL	*4	ANILLO ABIERTO
*5	TACHUELA	-	-
●	Pieza no reutilizable	-	-
