Toyota Corolla Manual de Taller: Componentes

COMPONENTES

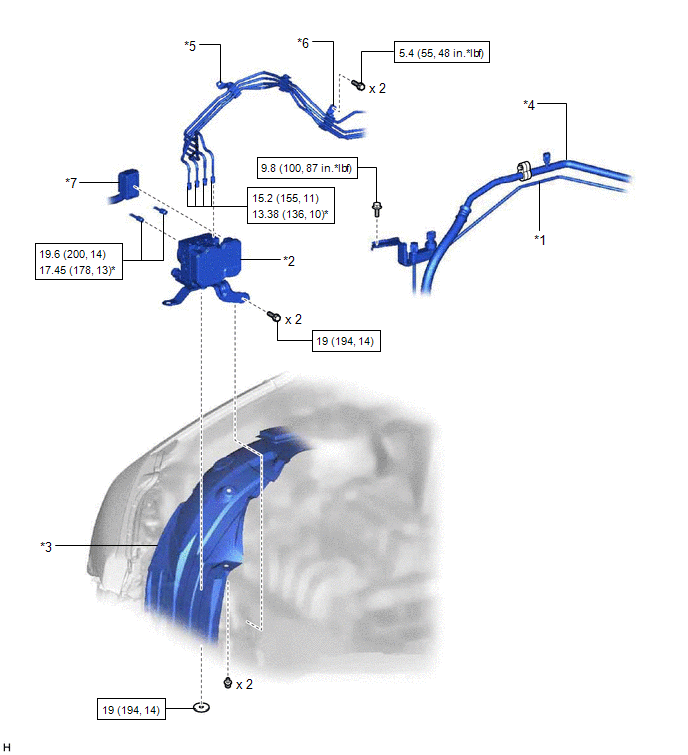

ILUSTRACIÓN

*1	CONJUNTO DEL ACCESORIO Y EL TUBO DEL AIRE ACONDICIONADO	*2	ACTUADOR DEL FRENO CON SOPORTE
*3	REVESTIMIENTO DE LA ALETA DERECHA DELANTERA	*4	SUBCONJUNTO DEL TUBO DE ASPIRACIÓN "B"
*5	ABRAZADERA DEL TUBO DEL FRENO N° 1	*6	ABRAZADERA DEL TUBO DEL FRENO N° 3
*7	CONECTOR	-	-
	Nm (kgfcm, lbf*pi.): Par de apriete especificado	*	Para utilizar con una llave para tuercas de unión

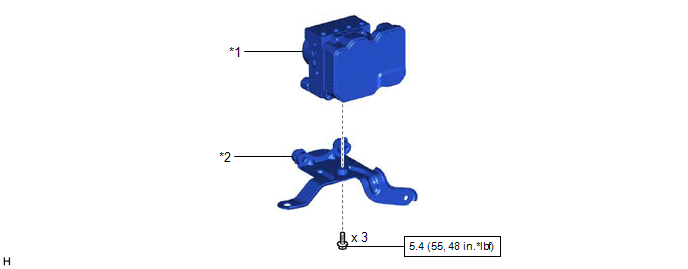

ILUSTRACIÓN

*1	CONJUNTO DEL ACTUADOR DEL FRENO	*2	CONJUNTO DEL SOPORTE DEL ACTUADOR DEL FRENO
	Nm (kgfcm, lbf*pi.): Par de apriete especificado	-	-
