EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Asegúrese de liberar el vacío del conjunto del servofreno antes de extraer el subconjunto del cilindro maestro del freno del conjunto del servofreno.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA IZQUIERDA

2. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DEL CILINDRO MAESTRO DEL FRENO

Haga clic aquí

4. EXTRAIGA EL MUELLE DE RETORNO DEL PEDAL DEL FRENO

Haga clic aquí

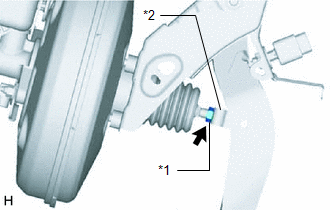

5. AFLOJE LA CONTRATUERCA

(a) Afloje la contratuerca de la horquilla de la varilla de empuje del cilindro maestro del freno.

*1 Contratuerca *2 Horquilla de la varilla de empuje del cilindro maestro del freno

6. EXTRAIGA EL PASADOR DE LA VARILLA DE EMPUJE

Haga clic aquí

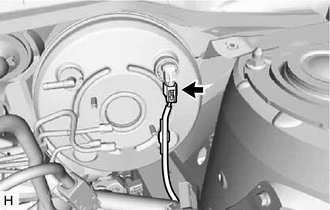

7. DESCONECTE LA UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN

(a) Deslice el clip y desconecte la manguera de la unión a la válvula de retención del conjunto del servofreno.

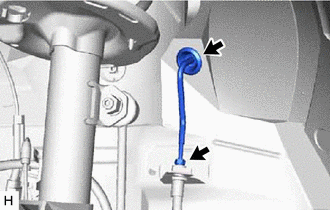

8. EXTRAIGA EL TUBO DEL FRENO DELANTERO N° 5

(a) Con la ayuda de una llave para tuercas de unión, desconecte el tubo del freno delantero n° 5 de la manguera flexible delantera.

(b) Separe el ojal y extraiga el tubo del freno delantero n° 5.

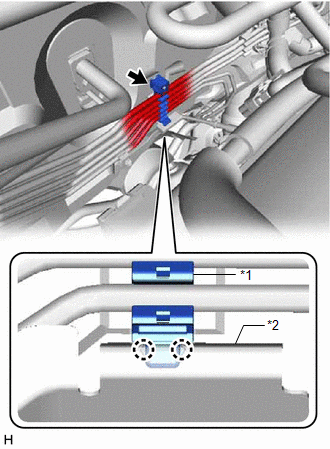

9. RETIRE LA ABRAZADERA DEL TUBO DEL FRENO N° 5

(a) Separe los 5 latiguillos del freno de la abrazadera del tubo del freno n° 5.

*1 Abrazadera del tubo del freno n° 5 *2 Soporte de la abrazadera del tubo del freno n° 1

(b) Desenganche las 2 garras para separar la abrazadera del tubo del freno n° 5 del soporte de la abrazadera del tubo del freno n° 1.

(c) Extraiga la abrazadera del tubo del freno n° 5.

10. EXTRAIGA EL CONJUNTO DEL SERVOFRENO

(a) para 2ZR-FAE:

(1) Desconecte el conector del conjunto del interruptor de advertencia de vacío.

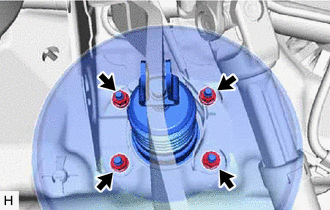

(b) Quite las 4 tuercas y pulse el conjunto del servofreno hacia el compartimiento del motor. AVISO: No aplique una fuerza excesiva en los latiguillos del freno.

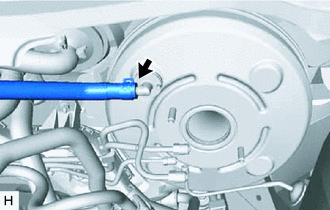

(c) Extraiga la horquilla de la varilla de empuje del cilindro maestro del freno y la contratuerca del conjunto del servofreno.

(d) Extraiga el conjunto del servofreno de la carrocería del vehículo.

AVISO:

No aplique fuerza excesiva en los latiguillos del freno ni en las tuberías de combustible.

11. EXTRAIGA LA JUNTA DEL SERVOFRENO
