Toyota Corolla Manual de Taller: Bomba De VacÍo

Componentes

COMPONENTES

ILUSTRACIÓN

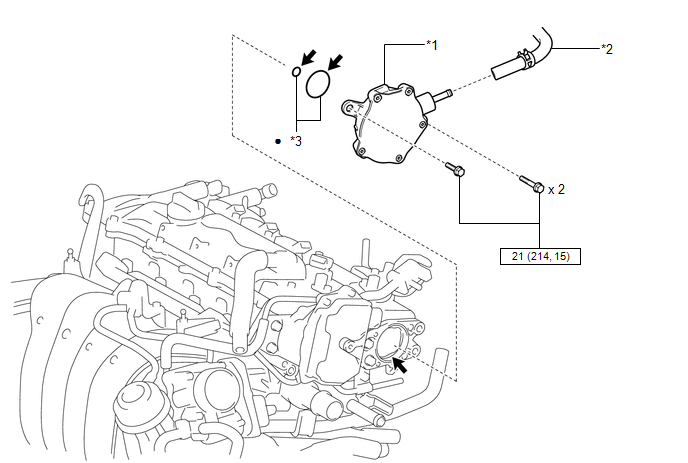

*1	CONJUNTO DE LA BOMBA DE VACÍO	*2	UNIÓN A LA MANGUERA DEL TUBO DEL CONECTOR
*3	JUNTA TÓRICA	-	-
	N*m (kgf*cm, lbf*pi.): Par de apriete especificado	●	Pieza no reutilizable
	Aceite del motor	-	-

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

El conjunto de la bomba de vacío debe cambiarse cada 200,000 km (124,000 millas).

PROCEDIMIENTO

1. COMPROBACIÓN DEL FUNCIONAMIENTO

(a) Extraiga la tapa de la culata n° 2.

Haga clic aquí

(b) Deslice el clip y desconecte la unión a la manguera del tubo del conector del conjunto de la bomba de vacío.

(c) Conecte la manguera de un manómetro de vacío al conjunto de la bomba de vacío.

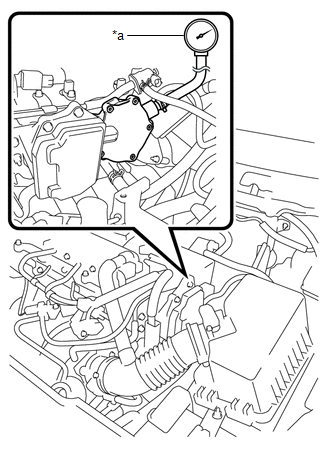

*a Manómetro de vacío

(d) Arranque el motor y caliéntelo durante más de 2 minutos.

(e) Mida la presión negativa del conjunto de la bomba de vacío con el motor al ralentí.

Presión estándar:

Superior a 86.7 kPa (650 mmHg, 25.6 Hg.pulg.)

(f) Extraiga el manómetro de vacío del conjunto de la bomba de vacío.

(g) Conecte la unión a la manguera del tubo del conector con el conjunto de la bomba de vacío y deslice el clip para fijarla.

(h) Instale la tapa de la culata n° 2.

Haga clic aquí

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. DESCONECTE EL CABLE DEL MOTOR

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA BOMBA DE VACÍO

(a) Deslice el clip y desconecte la unión a la manguera del tubo del conector del conjunto de la bomba de vacío.

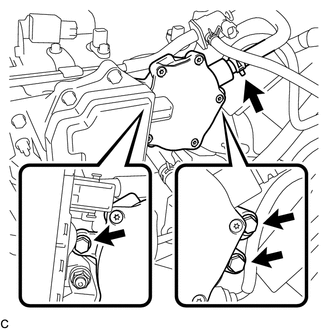

(b) Quite los 3 pernos y extraiga el conjunto de la bomba de vacío.

(c) Quite las 2 juntas tóricas del conjunto de la bomba de vacío.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA BOMBA DE VACÍO

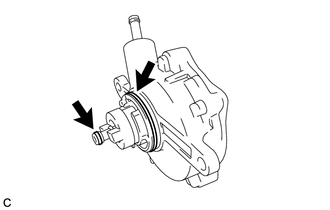

(a) Aplique aceite de motor a 2 juntas tóricas nuevas e instálelas en el conjunto de la bomba de vacío.

Aceite del motor

(b) Aplique aceite de motor a la superficie interior del orificio de instalación.

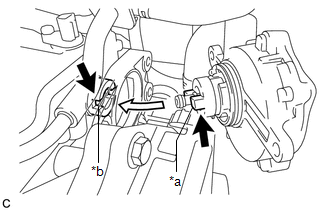

*a	Dientes de acoplamiento
*b	Ranura
	Aceite del motor

(c) Instale el conjunto de la bomba de vacío de forma que sus dientes de acoplamiento engranen con la ranura del árbol de levas.

AVISO:

Asegúrese de que el conjunto de la bomba de vacío está bien instalado.

(d) Coloque los 3 pernos. Torque: 21 N·m {214 kgf·cm, 15 ft·lbf} AVISO: Después de apretar los pernos, asegúrese de que la superficie de contacto del conjunto de la bomba de vacío esté al mismo nivel que la culata.

(e) Conecte la unión a la manguera del tubo del conector con el conjunto de la bomba de vacío y deslice el clip para fijarla.

2. CONECTE EL CABLE DEL MOTOR

Haga clic aquí

3. COMPROBACIÓN DEL FUNCIONAMIENTO

Haga clic aquí
