Toyota Corolla Manual de Taller: Ajuste

AJUSTE

PROCEDIMIENTO

1. AJUSTE LA HOLGURA DE LA ZAPATA DEL FRENO DE TAMBOR TRASERO (para el freno de tambor trasero)

Haga clic aquí

2. INSPECCIONE EL RECORRIDO DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO

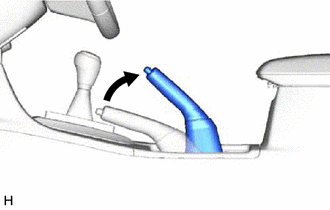

(a) Tire con firmeza de la palanca del freno de estacionamiento.

(b) Suelte el mecanismo de bloqueo de la palanca del freno de estacionamiento y vuelva a colocarla en la posición de desactivación.

(c) Tire lentamente de la palanca del freno de estacionamiento hasta aplicarlo por completo, y cuente el número de clics. Recorrido de la palanca del freno de estacionamiento: 6 a 9 muescas a 200 N (20 kgf, 45.0 lbf.) Si el recorrido de la palanca del freno de estacionamiento no cumple con las especificaciones, ajuste el recorrido de la palanca del freno de estacionamiento.

3. AJUSTE EL RECORRIDO DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO

(a) Extraiga el subconjunto del panel superior de la consola.

Haga clic aquí

(b) Suelte el mecanismo de bloqueo de la palanca del freno de estacionamiento y vuelva a colocarla en la posición de desactivación.

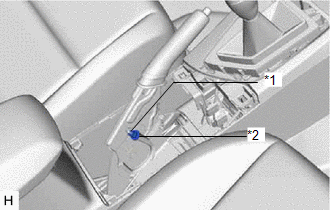

(c) Afloje la contratuerca y la tuerca de ajuste del cable n° 1 para soltar del todo el cable del freno de estacionamiento.

*1 Contratuerca *2 Tuerca de ajuste del cable n° 1

(d) Tire completamente de la palanca del freno de estacionamiento 3 a 5 veces con el motor parado.

(e) Gire la tuerca de ajuste del cable n° 1 hasta corregir el recorrido de la palanca del freno de estacionamiento para que quede dentro del rango especificado.

Recorrido de la palanca del freno de estacionamiento:

6 a 9 muescas a 200 N (20 kgf, 45.0 lbf.)

(f) Utilice una llave o una herramienta similar para sujetar la tuerca de ajuste del cable n° 1 y apriete la contratuerca.

Torque:

6.0 N·m {61 kgf·cm, 53 in·lbf}

(g) Accione 3 a 4 veces la palanca del freno de estacionamiento y compruebe su recorrido.

(h) Asegúrese de que el freno de estacionamiento no presentan mucha resistencia.

(i) Instale el subconjunto del panel superior de la consola.

Haga clic aquí

4. INSPECCIONE LA PALANCA DE ACCIONAMIENTO DEL CILINDRO DEL FRENO DE DISCO TRASERO Y LA HOLGURA DEL TOPE (para el freno de disco trasero)

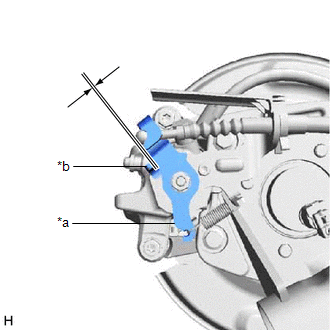

(a) Suelte la palanca del freno de estacionamiento y asegúrese de que el espacio libre entre la palanca de accionamiento del cilindro del freno de disco trasero y el tope cumple con las especificaciones siguientes. Espacio libre: 0.5 mm (0.0197 pulg.) o menos Si el espacio libre no cumple con las especificaciones, sustituya el conjunto del cilindro del freno de disco trasero.

*a Palanca de accionamiento *b Tope

5. INSPECCIONE EL INDICADOR DE ADVERTENCIA DE LOS FRENOS

(a) Cuando accione la palanca del freno de estacionamiento, verifique si se enciende el indicador de advertencia del freno.

Estándar:

El indicador de advertencia del freno siempre se ilumina al primer clic.
