Componentes

COMPONENTES

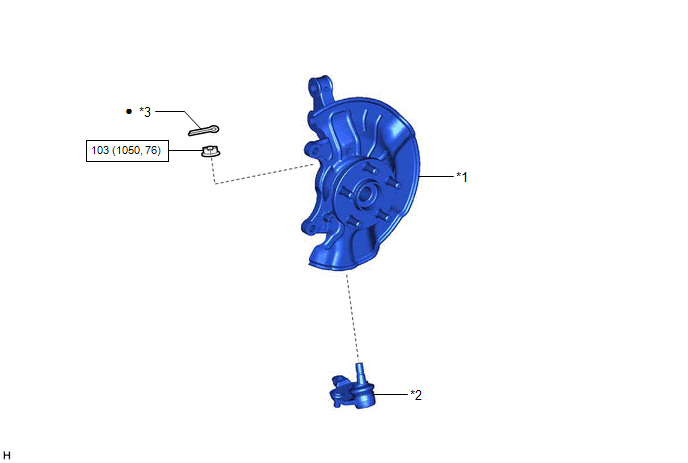

ILUSTRACIÓN

*1

CONJUNTO DEL EJE DELANTERO

*2

CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

*3

PASADOR HENDIDO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

(a) Compruebe si existe holgura.

(1) Levante el vehículo.

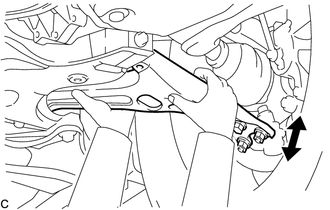

(2) Coloque el subconjunto del brazo inferior n° 1 de la suspensión delantera hacia arriba y hacia abajo con la mano (294 N (30 kgf, 66.1 lbf.) o más) para comprobar que no hay holgura en la junta esférica inferior delantera.

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL EJE DELANTERO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

(a) Fije el conjunto del eje delantero en un torno de banco con placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Extraiga el pasador hendido y la tuerca.

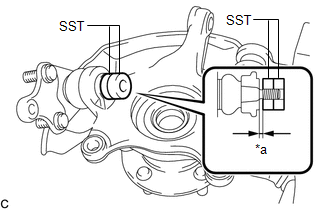

(c) Coloque la SST en el conjunto de la junta esférica inferior delantera como se muestra en la ilustración.

SST: 09960-20010

09961-02050

09961-02050

AVISO:

Compruebe si la holgura entre la SST y el conjunto del eje delantero es 1 mm (0.0394 pulg.).

*a

1 mm (0.0394 pulg.)

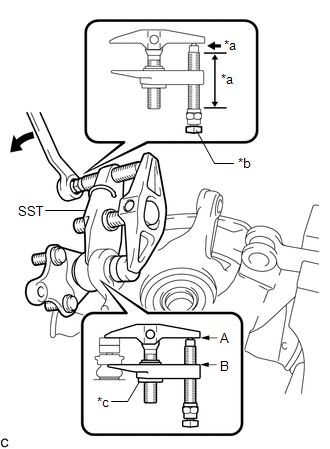

(d) Utilice la SST para extraer el conjunto de la junta esférica inferior delantera del conjunto del eje delantero como se muestra en la ilustración.

SST: 09960-20010

09961-02010

09961-02050

09961-02050

ADVERTENCIA:

Aplique grasa de molibdeno a las roscas y al extremo del perno de la SST.

AVISO:

  • Instale la SST con la tuerca central de manera que A y B queden paralelos, como se observa en la ilustración. De lo contrario, la parte delantera de la cubierta antipolvo inferior de esta puede resultar dañada.
  • Asegúrese de colocar la llave en la parte indicada en la ilustración.
  • No dañe la cubierta antipolvo de la junta esférica inferior delantera.
  • No dañe el pivote de la dirección.
  • No dañe el guardapolvo del freno de disco delantero.

*a

Zona de aplicación de la grasa de molibdeno

*b

Coloque la llave aquí

*c

Tuerca central

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

(a) Inspeccione el par de giro de la junta esférica.

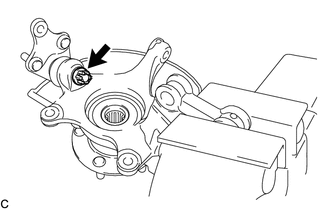

(1) Coloque el conjunto de la junta esférica inferior delantera en un torno utilizando placas de aluminio.

(2) Instale la tuerca en el espárrago del conjunto de la junta esférica inferior delantera.

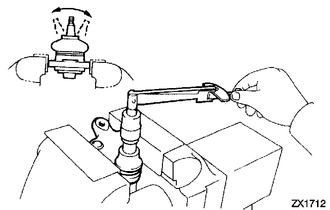

(3) Utilice una llave dinamométrica para girar el espárrago continuamente a una velocidad de 3 a 5 segundos por vuelta y lea el valor del par de apriete en la 5a vuelta.

Par de giro:

0.98 a 4.90 N*m (10 a 49 kgf*cm, 9 a 43 lbf*pulg.)

OBSERVACIÓN:

Si el par de giro no se encuentra dentro del margen especificado, sustituya el conjunto de la junta esférica inferior delantera por uno nuevo.

(b) Inspeccione la cubierta antipolvo.

(1) Asegúrese de que la cubierta antipolvo no está agrietada y que no hay grasa en su superficie.

OBSERVACIÓN:

Si la cubierta antipolvo está agrietada o si hay grasa en su superficie, sustituya el conjunto de la junta esférica inferior delantera por una nueva.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

(a) Fije el conjunto del eje delantero en un torno de banco con placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Instale el conjunto de la junta esférica inferior delantera en el conjunto del eje delantero con la tuerca.

Torque:

103 N·m {1,050 kgf·cm, 76 ft·lbf}

AVISO:

No aplique lubricante en las roscas ni en el espárrago de la junta esférica.

(c) Instale un pasador hendido nuevo.

AVISO:

Si los orificios del pasador hendido no están alineados, apriete la tuerca hasta 60° más.

2. INSTALE EL CONJUNTO DEL EJE DELANTERO

Haga clic aquí

    InstalaciÓn

    Sistema De SuspensiÓn Delantera
