Toyota Corolla Manual de Taller: Componentes

COMPONENTES

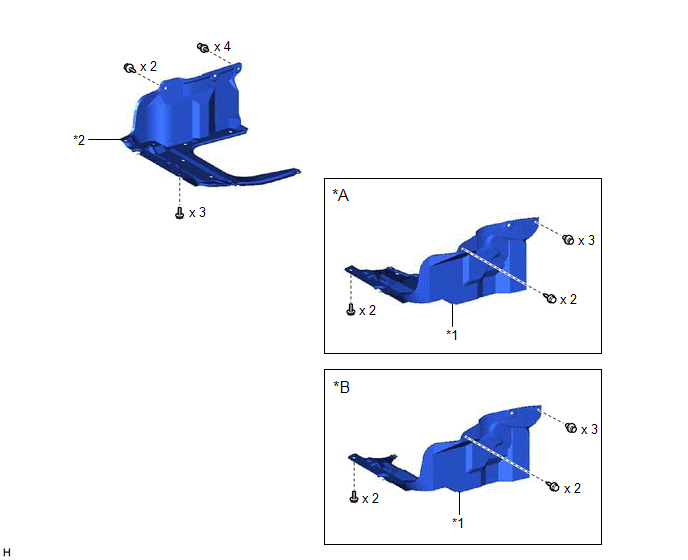

ILUSTRACIÓN

*A

Para transeje manual

*B

Para transeje automático y CVT

*1

CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

*2

CUBIERTA INFERIOR DERECHA DEL MOTOR

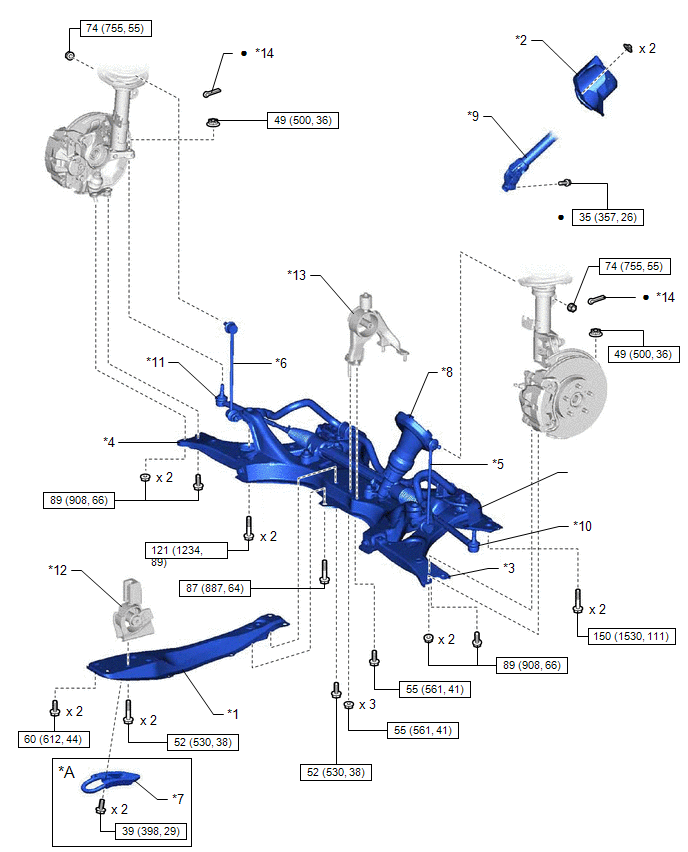

ILUSTRACIÓN

*A

Con gancho de transporte delantero

-

-

*1

SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

*2

HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

*3

SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO N° 1 DE LA SUSPENSIÓN DELANTERA

*4

SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

*5

CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

*6

CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

*7

GANCHO DE TRANSPORTE DELANTERO

*8

SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

*9

CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN N° 2

*10

SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

*11

SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

*12

AISLANTE DE MONTAJE DELANTERO DEL MOTOR

*13

AISLANTE DE MONTAJE TRASERO DEL MOTOR

*14

PASADOR HENDIDO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

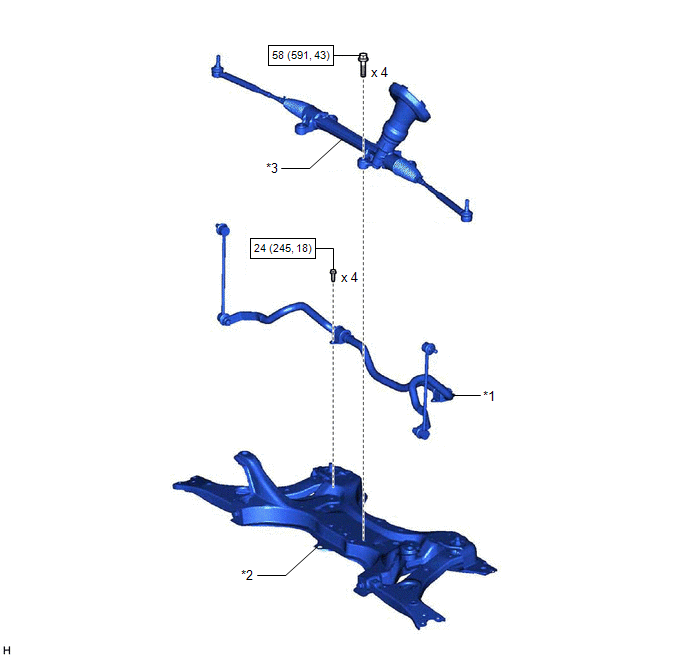

ILUSTRACIÓN

*1

BARRA ESTABILIZADORA DELANTERA

*2

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

*3

CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

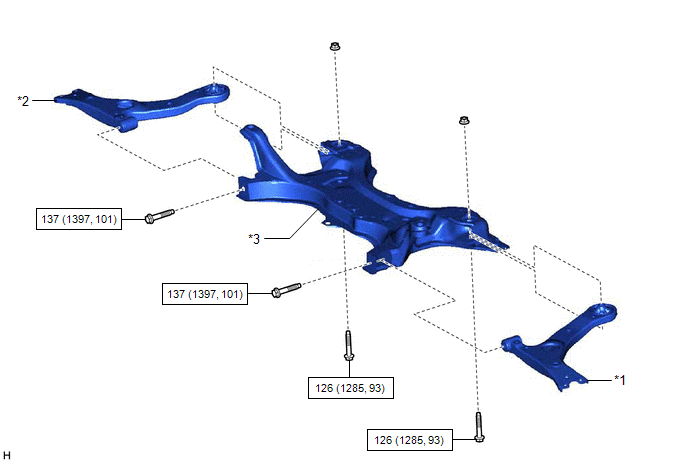

ILUSTRACIÓN

*1

SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO N° 1 DE LA SUSPENSIÓN DELANTERA

*2

SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

*3

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-
