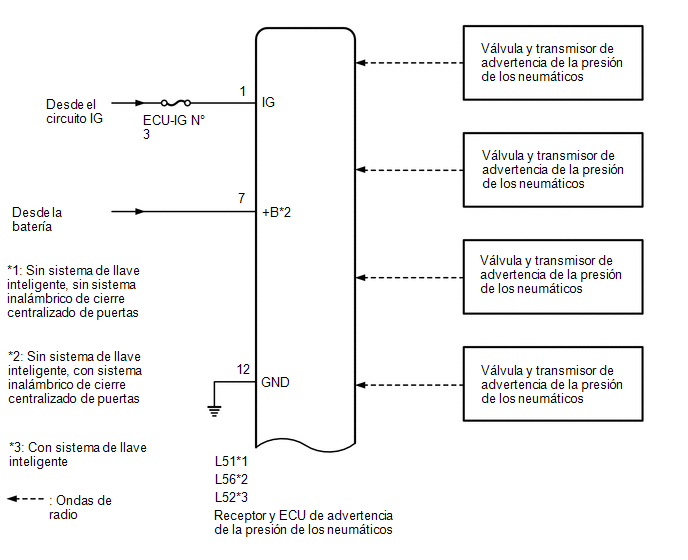

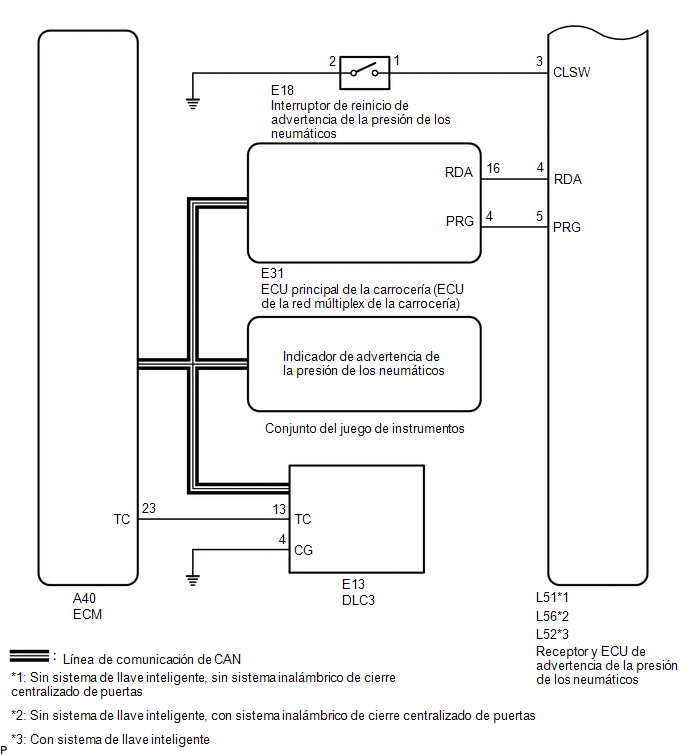

DIAGRAMA DEL SISTEMA

OBSERVACIÓN:

Cada válvula de advertencia de presión de los neumáticos y el transmisor envía su identificador del transmisor y la información de temperatura y presión de los neumáticos a la ECU y al receptor de advertencia de presión de los neumáticos.

ECU de transmisión (transmisor)	ECU de recepción	Señal	Método de comunicación
Conjunto del juego de instrumentos	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	Señal de velocidad del vehículo	Línea de comunicación CAN
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	Conjunto del juego de instrumentos	Señal del indicador de advertencia de presión de los neumáticos	Línea de comunicación CAN
