Toyota Corolla Manual de Taller: InstalaciÓn

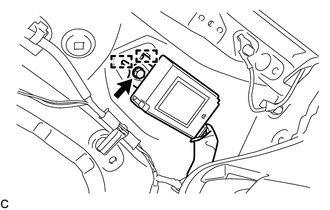

INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL RECEPTOR Y LA ECU DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS (a) Conecte el conector a la ECU de advertencia de la presión de los neumáticos y receptor.
(c) Coloque el perno. Torque: 10 N·m {102 kgf·cm, 7 ft·lbf} 2. COLOQUE EL CONJUNTO DEL EMBELLECEDOR INTERIOR LATERAL DERECHO DEL TECHO Haga clic aquí 3. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO Haga clic aquí 4. INSTALE EL ESTRIBO DE LA PUERTA TRASERA DERECHA Haga clic aquí 5. INSTALE EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO (con reposacabezas no extraíble) Haga clic aquí 6. INSTALE EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO (con reposacabezas extraíble) Haga clic aquí 7. REGISTRO DEL IDENTIFICADOR DEL TRANSMISOR Haga clic aquí 8. INSPECCIONE EL SISTEMA DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS Haga clic aquí 9. EFECTÚE LA INICIALIZACIÓN Haga clic aquí |
