Toyota Corolla Manual de Taller: Interruptor De Reinicio De Advertencia De La PresiÓn De Los NeumÁticos

Toyota Corolla Manual de Taller / Suspensión / Control De La PresiÓn De Los NeumÁticos / Interruptor De Reinicio De Advertencia De La PresiÓn De Los NeumÁticos

Componentes

COMPONENTES

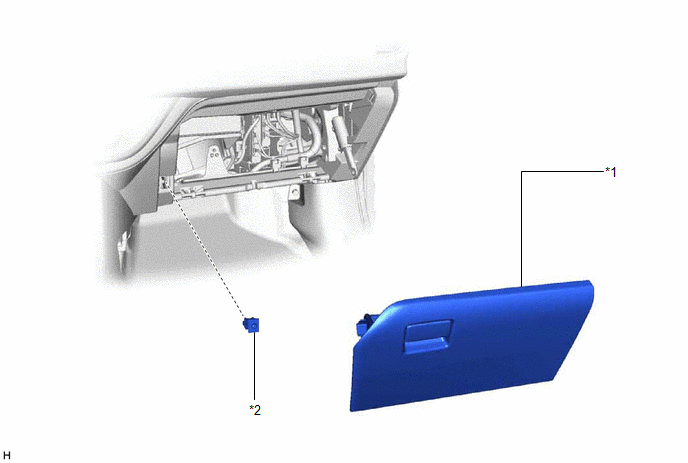

ILUSTRACIÓN

*1

CONJUNTO DE LA PUERTA DE LA GUANTERA

*2

INTERRUPTOR DE REINICIO DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA PUERTA DE LA GUANTERA

Haga clic aquí

2. EXTRAIGA EL INTERRUPTOR DE REINICIO DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

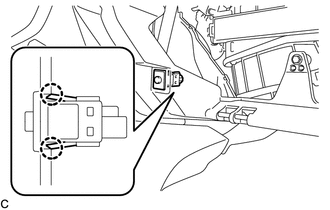

(a) Desenganche las 2 garras y extraiga el interruptor de reinicio de advertencia de la presión de los neumáticos.

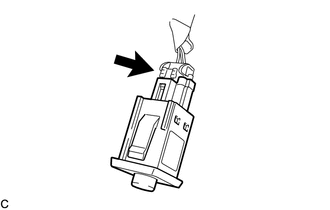

(b) Desconecte el conector del interruptor de reinicio de advertencia de la presión de los neumáticos.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DE REINICIO DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

(a) Retire el interruptor de reinicio de advertencia de la presión de los neumáticos.

Haga clic aquí

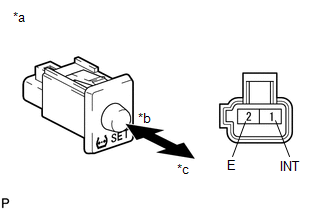

*a

Componente no conectado al mazo de cables

(interruptor de reinicio de advertencia de la presión de los neumáticos)

*b

Activado

*c

Desactivado

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (INT) - 2 (E)

Activado

Inferior a 1 Ω

Desactivado

10 kΩ o superior

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL INTERRUPTOR DE REINICIO DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

(a) Conecte el conector al interruptor de reinicio de advertencia de la presión de los neumáticos.

(b) Enganche las 2 garras para instalar el interruptor de reinicio de advertencia de la presión de los neumáticos.

2. INSTALE EL CONJUNTO DE LA PUERTA DE LA GUANTERA

Haga clic aquí

3. INSPECCIONE EL SISTEMA DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

Haga clic aquí
