Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA CUBIERTA DEL BOTÓN DE DESBLOQUEO DEL CAMBIO

(a) Enganche las 2 garras para instalar la cubierta del botón de desbloqueo del cambio en el conjunto del cambio en el piso de la transmisión.

2. INSTALE EL CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISIÓN

(a) Instale provisionalmente el conjunto de la palanca de cambios de la transmisión en la carrocería del vehículo con los 4 pernos.

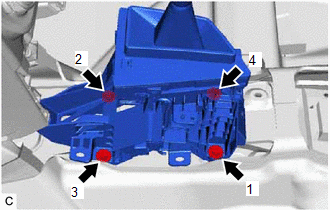

(b) Ajuste por completo los 4 pernos en el orden indicado en la ilustración. Torque: 12 N·m {122 kgf·cm, 9 ft·lbf}

(c) Sin cambio secuencial:

(1) Enganche las 4 abrazaderas para conectar el mazo de cables en el conjunto del cambio en el piso de la transmisión.

(2) Conecte el conector de la ECU de control del bloqueo del cambio.

(3) Conecte el conector del interruptor de control de la transmisión.

(d) Con cambio secuencial:

(1) Enganche las 4 abrazaderas para conectar el mazo de cables en el conjunto del cambio en el piso de la transmisión.

(2) Conecte el conector de la ECU de control del bloqueo del cambio.

(3) Conecte el conector del subconjunto del cable del indicador.

(4) Conecte el conector del interruptor de control de la transmisión.

3. INSTALE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

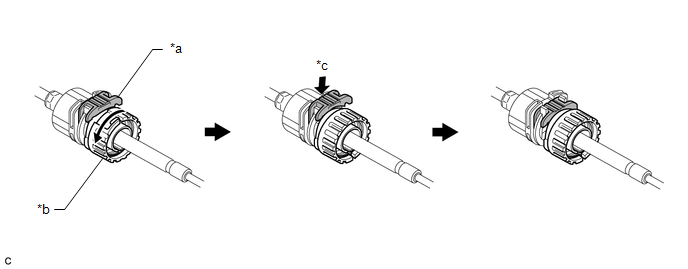

(a) Gire la tuerca del conjunto del cable de control de la transmisión 180° hacia la izquierda. Mientras sujeta la tuerca, presione el tope hasta que haga clic dos veces.

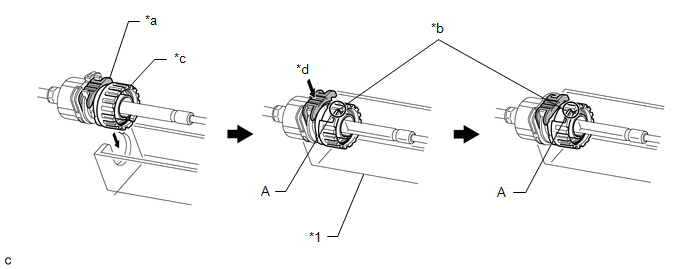

(b) Coloque la parte exterior del conjunto del cable de control de la transmisión en el conjunto del cambio en el piso de la transmisión. Compruebe si el muelle está en la posición "A" y presione el tope.

AVISO:

• Si no puede introducir el tope presionando, gire levemente la tuerca en el sentido de las agujas del reloj y a continuación presione el tope.
• Asegúrese de que el conjunto del cable de control de la transmisión está bien bloqueado.

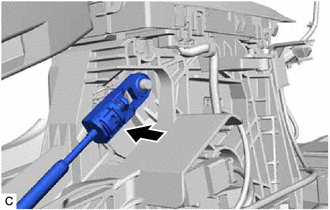

(c) Asegúrese de que la palanca de cambios esté en la posición N, e instale el extremo del conjunto del cable de control de la transmisión en el conjunto del cambio del piso de la transmisión. AVISO: Instale con firmeza el extremo del conjunto del cable de control de la transmisión en el conjunto del cambio del piso de la transmisión. Instale el extremo del conjunto del cable de control de la transmisión de forma que se ajuste a la sección de bloqueo del lado del conductor.

4. INSTALE EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

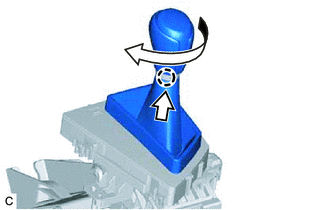

(a) Gire el subconjunto de la perilla de la palanca de cambios en el sentido de las agujas del reloj para instalar el subconjunto de la perilla de la palanca de cambios.

(b) Enganche la garra para instalar el subconjunto de la cubierta del bisel del orificio del cambio como se muestra en la ilustración.

5. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

6. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

7. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí
