Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL IMÁN DEL LIMPIADOR DE ACEITE (CVT)

(a) Instale los 3 imanes del limpiador de aceite (CVT) en el subconjunto del cárter de aceite del transeje (CVT).

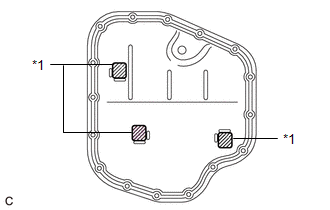

*1 Imán del limpiador de aceite (CVT)

2. INSTALE EL SUBCONJUNTO DEL CÁRTER DE ACEITE DEL TRANSEJE (CVT)

(a) Limpie la superficie de instalación del subconjunto del cárter de aceite del transeje (CVT) del conjunto del transeje variable continuo.

(b) Instale una junta del cárter de aceite del transeje (CVT) nueva en el subconjunto del cárter de aceite del transeje (CVT).

(c) Instale el subconjunto del cárter de aceite del transeje (CVT) en el conjunto del transeje variable continuo con los 16 pernos.

Torque:

7.8 N·m {80 kgf·cm, 69 in·lbf}

(d) Utilice una llave de cubo hexagonal de 6 mm para colocar el tubo de llenado de aceite de la transmisión n° 1 en el subconjunto del cárter de aceite del transeje (CVT).

Torque:

1.7 N·m {17 kgf·cm, 15 in·lbf}

(e) Utilice una llave de cubo hexagonal de 6 mm para colocar provisionalmente el tapón de rebose y la junta en el conjunto del transeje variable continuo.

OBSERVACIÓN:

Vuelva a utilizar la junta vieja, ya que el tapón de rebose se extraerá de nuevo para ajustar el nivel del líquido.

3. AJUSTE EL LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO

Haga clic aquí

4. ASEGÚRESE DE QUE NO HAYA FUGAS DE LÍQUIDO

5. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR (para 2ZR-FE)

Haga clic aquí

6. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR (para 2ZR-FAE)

Haga clic aquí
