Toyota Corolla Manual de Taller: Componentes

COMPONENTES

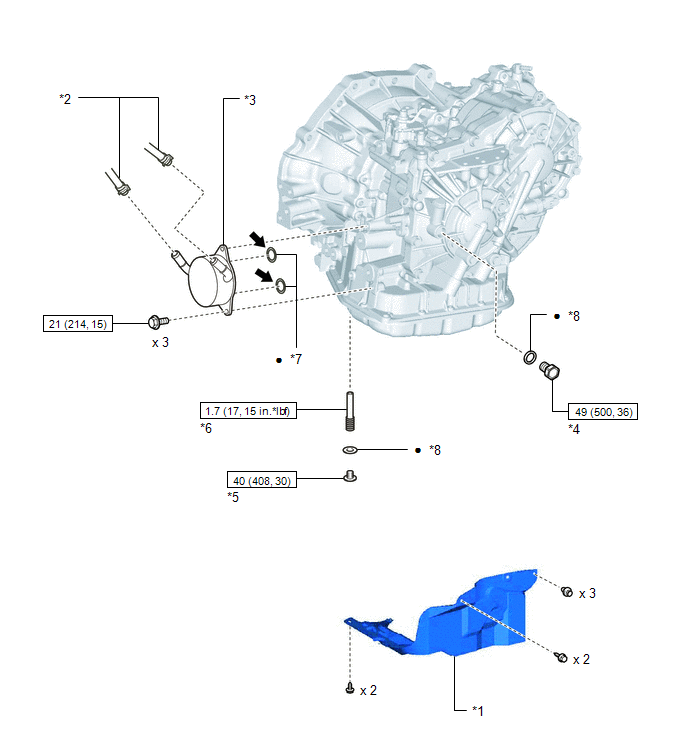

ILUSTRACIÓN

*1	CUBIERTA INFERIOR IZQUIERDA DEL MOTOR	*2	CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA
*3	ENFRIADOR DE ACEITE DE LA TRANSMISIÓN	*4	TAPÓN DE LLENADO
*5	TAPÓN DE REBOSE	*6	TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN N° 1
*7	JUNTA TÓRICA	*8	JUNTA
	Nm (kgfcm, lbf*pi.): Par de apriete especificado	●	Pieza no reutilizable
	Líquido CVT original de Toyota FE	-	-
