Toyota Corolla Manual de Taller: ExtracciÓn

Toyota Corolla Manual de Taller / Tren de transmisión / Eje Y Diferencial / Cubo Del Eje Delantero / ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA

2. EXTRAIGA LA TUERCA DEL EJE AXIAL DELANTERO

Haga clic aquí

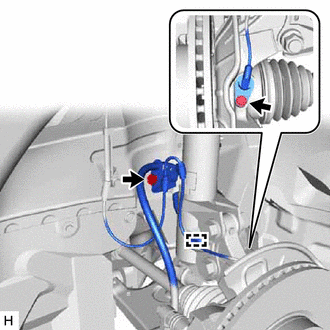

3. SEPARE EL SENSOR DE VELOCIDAD DELANTERO

(a) Extraiga los 2 pernos, desenganche la abrazadera y separe el cable del sensor de velocidad delantero y la manguera flexible delantera del conjunto del amortiguador delantero y el pivote de la dirección.

AVISO:

  • No olvide extraer el sensor de velocidad delantero del conjunto del amortiguador delantero.
  • Evite que partículas extrañas entren en contacto con la punta del sensor.
  • Tenga cuidado de no dañar el sensor de velocidad delantero.
  • Limpie el orificio de instalación y las superficies de contacto del sensor de velocidad delantero cada vez que lo extraiga.

4. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO

Haga clic aquí

5. EXTRAIGA EL DISCO DELANTERO

Haga clic aquí

6. SEPARE EL SUBCONJUNTO DEL EXTREMO DE LA BARRA DE ACOPLAMIENTO

Haga clic aquí

7. SEPARE EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1

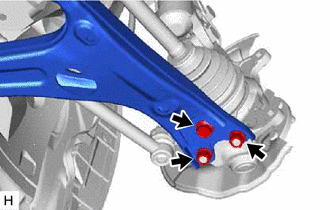

(a) Extraiga el perno y las 2 tuercas y separe el subconjunto del brazo inferior de la suspensión delantera n° 1 del conjunto de la junta esférica inferior delantera.

8. SEPARE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

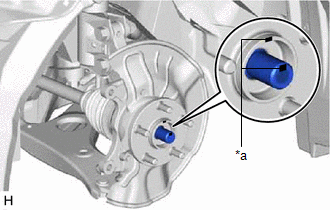

(a) Coloque marcas de correspondencia en el conjunto del eje propulsor delantero y en el subconjunto del cubo del eje delantero.

*a

Marca de correspondencia

(b) Con un martillo de plástico, separe el conjunto del eje propulsor delantero, del conjunto del eje delantero.

AVISO:

Tenga cuidado de no dañar la funda del eje propulsor.

OBSERVACIÓN:

Si encuentra dificultades para separar el conjunto del eje propulsor delantero del conjunto del eje delantero, golpee el extremo del primer conjunto con una barra de latón y un martillo.

9. EXTRAIGA EL CONJUNTO DEL EJE DELANTERO

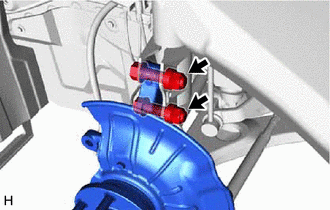

(a) Extraiga los 2 pernos, las 2 tuercas y el conjunto del eje delantero del conjunto del amortiguador delantero.

AVISO:

  • Cuando quite las tuercas, evite que giren los pernos.
  • Tenga cuidado de no dañar la funda del eje propulsor.

10. EXTRAIGA EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

Haga clic aquí

11. EXTRAIGA EL ANILLO DE RETENCIÓN DEL ORIFICIO DEL CUBO DEL EJE DELANTERO

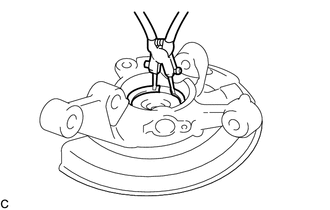

(a) Extraiga el anillo de retención del orificio del cubo del eje delantero con unos alicates de anillos de retención.

12. EXTRAIGA EL SUBCONJUNTO DEL CUBO DEL EJE DELANTERO

(a) Sujete el conjunto del eje delantero en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

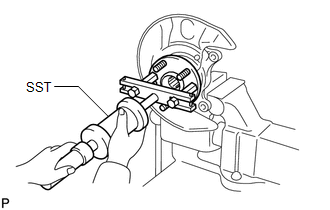

(b) Utilice la SST para extraer el subconjunto del cubo del eje delantero.

SST: 09520-00031

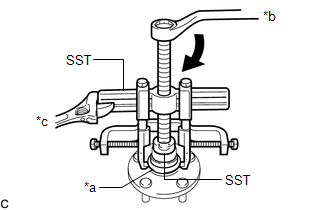

(c) Utilice la SST para extraer el anillo interior del cojinete (externo) del subconjunto del cubo del eje delantero.

SST: 09950-40011

09951-04020

09952-04010

09953-04030

09954-04010

09955-04061

09957-04010

09958-04011

SST: 09950-60010

09951-00370

*a

Anillo interior del cojinete (exterior)

*b

Girar

*c

Sujetar

13. EXTRAIGA LA CUBIERTA ANTIPOLVO DEL FRENO DE DISCO DELANTERO

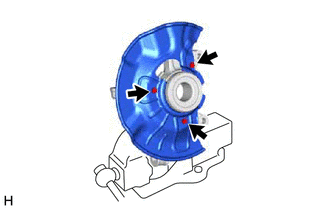

(a) Extraiga los 3 pernos y la cubierta antipolvo del freno de disco delantero del pivote de la dirección.

14. EXTRAIGA EL COJINETE DEL CUBO DEL EJE DELANTERO

(a) Coloque el anillo interior del cojinete (exterior) en el cojinete del cubo del eje delantero.

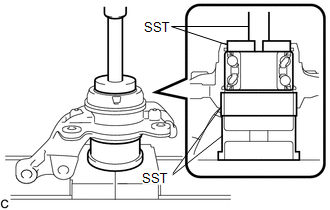

(b) Utilice la SST y una prensa para extraer el cojinete del cubo del eje delantero del pivote de la dirección.

SST: 09223-15020

SST: 09387-02010

SST: 09950-70010

09951-07100

SST: 09950-60010

09951-00640
