Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL BLOQUE TOPE DE SELECCIÓN

(a) Recubra el bloque tope de selección con aceite de engranajes.

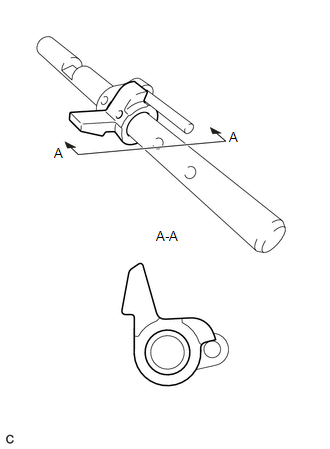

(b) Coloque el bloque tope de selección como se indica en la ilustración.

AVISO:

Confirme la dirección de la instalación.

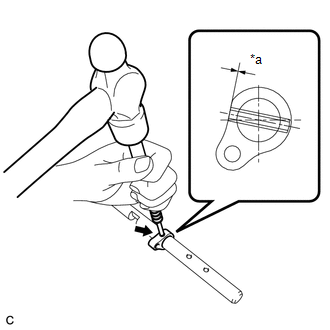

(c) Con un punzón de clavo de 5 mm y un martillo, instale el pasador elástico ranurado del eje de la palanca de cambios y selección.

Profundidad estándar.:

-0.2 a 0.8 mm (-0.00787 a 0.0315 pulg.)

*a

Profundidad

2. INSTALE EL PASADOR RECTO DEL CABEZAL DE DESBLOQUEO

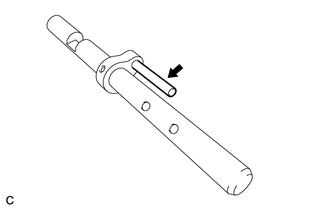

(a) Instale el pasador recto del cabezal de desbloqueo en el bloque tope de selección.

(b) Recubra el cabezal de desbloqueo con aceite de engranajes.

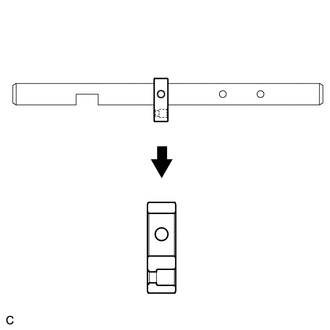

(c) Instale el cabezal de desbloqueo como se muestra en la ilustración.

AVISO:

Confirme la dirección de la instalación.

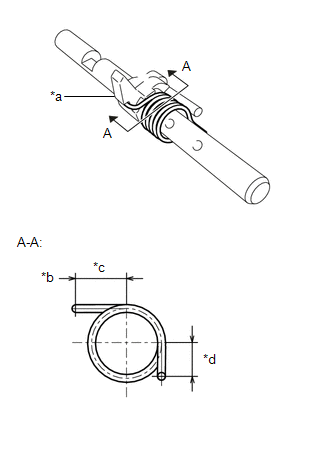

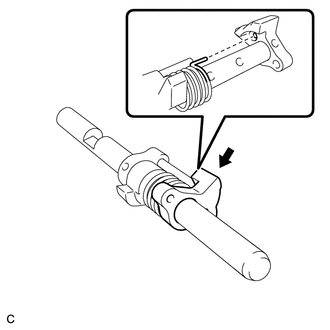

(d) Instale el muelle de torsión del cabezal de desbloqueo como se muestra en la ilustración.

AVISO:

Confirme la dirección de la instalación.

*a

Gancho

*b

Lado del gancho

*c

14.5 a 15.5 mm (0.571 a 0.610 pulg.)

*d

8.3 a 9.3 mm (0.327 a 0.366 pulg.)

(e) Recubra la palanca de cambios interior delantera con aceite de engranajes.

(f) Instale la palanca de cambios interior delantera, tal y como se muestra en la ilustración.

AVISO:

Confirme la dirección de la instalación.

OBSERVACIÓN:

Inserte el muelle de torsión del cabezal de desbloqueo en el orificio de instalación de la palanca de cambios interior delantera.

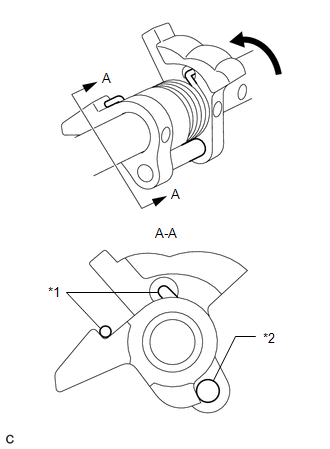

(g) Gire la palanca de cambios interior delantera a la izquierda para alinearla con la superficie de instalación del pasador recto del cabezal de desbloqueo, e instálela.

AVISO:

Asegúrese de que la palanca de cambios delantera está instalada como se muestra en la ilustración.

*1

Muelle de torsión del cabezal de desbloqueo

*2

Pasador recto del cabezal de desbloqueo

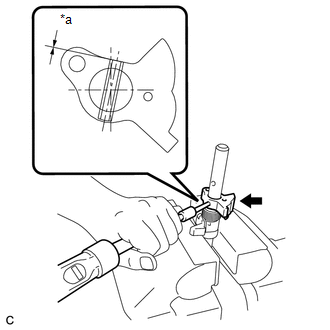

(h) Con un punzón de clavo de 5 mm y un martillo, instale el pasador elástico ranurado del eje de la palanca de cambios y selección.

Profundidad estándar.:

-0.2 a 0.8 mm (-0.00787 a 0.0315 pulg.)

*a

Profundidad

3. INSTALE LA PALANCA DE CAMBIOS INTERIOR N° 2

(a) Aplique aceite de engranajes a la pieza interior de la palanca de cambios n° 2.

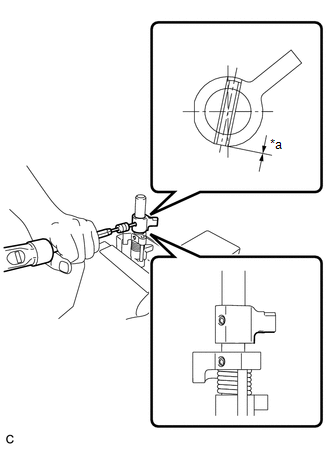

(b) Utilice un punzón de clavo de 5 mm y un martillo para instalar la pieza interior de la palanca de cambios n° 2 y el pasador elástico ranurado en el eje de la palanca de cambios y selección.

Profundidad estándar.:

0 a 0.6 mm (0 a 0.0236 pulg.)

AVISO:

Confirme la dirección de la instalación.

*a

Profundidad
