INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA PALANCA DE CAMBIOS

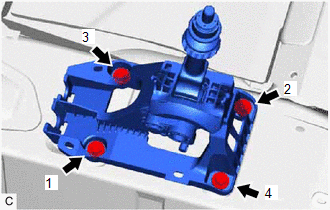

(a) Instale el conjunto de la palanca de cambios del piso con los 4 pernos en el orden que se muestra en la ilustración.

Torque:

12 N·m {122 kgf·cm, 9 ft·lbf}

(b) Enganche las 4 abrazaderas para instalar el mazo de cables en el conjunto de la palanca de cambios.

2. INSTALE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

(a) Gire la tuerca aproximadamente 180° en el sentido contrario a las agujas del reloj y manténgala en dicha posición. A continuación, presione el tope hasta que haga 2 "clics".

*a

Tuerca

*b

Tope

*c

Girar

*d

Empujar

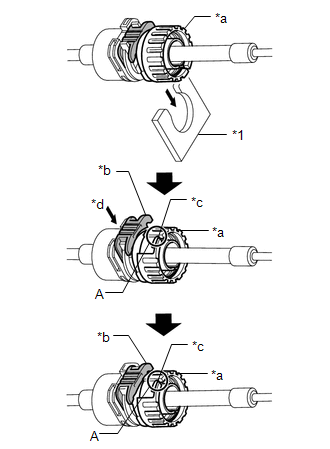

(b) Instale el conjunto del cable de control de la transmisión en retén de la palanca de cambios, compruebe si la posición del muelle es la misma que la que se muestra en la ilustración con la letra A y presione el tope.

OBSERVACIÓN:

Si no puede introducir el tope presionando, gire ligeramente la tuerca en el sentido de las agujas del reloj y a continuación presione el tope.

*1

Conjunto de la palanca de cambios

*a

Tuerca

*b

Tope

*c

Muelle

*d

Empujar

(c) Conecte el cable del cambio de control de la transmisión en el conjunto de la palanca de cambios.

(d) Conecte el cable selector de control de la transmisión al conjunto de la palanca de cambios con el clip.

3. AJUSTE EL CABLE SELECTOR DE CONTROL DE LA TRANSMISIÓN

Haga clic aquí

4. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí
