Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL ENGRANAJE PLANETARIO DEL DIFERENCIAL DELANTERO

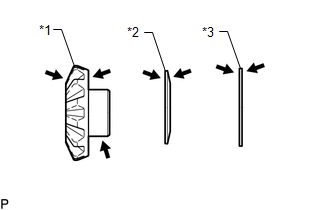

(a) Recubra el engranaje planetario del diferencial delantero, la arandela de empuje del engranaje planetario del diferencial delantero n° 1 y el muelle cónico con aceite de engranajes.

*1	Engranaje planetario del diferencial delantero
*2	Muelle cónico
*3	Arandela de empuje del engranaje planetario del diferencial delantero n° 1
	Aceite de engranajes

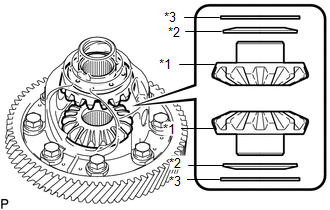

(b) Instale los 2 engranajes planetarios del diferencial delantero, las 2 arandelas de empuje del engranaje planetario del diferencial delantero n° 1 y los 2 muelles cónicos en el conjunto de la caja del diferencial delantero con corona dentada. AVISO: Tenga cuidado de no dejar caer el engranaje planetario del diferencial delantero, la arandela de empuje del engranaje planetario del diferencial delantero n° 1 y el muelle cónico. Asegúrese de que el muelle cónico está instalada en la dirección correcta.

*1 Engranaje planetario del diferencial delantero *2 Muelle cónico *3 Arandela de empuje del engranaje planetario del diferencial delantero n° 1

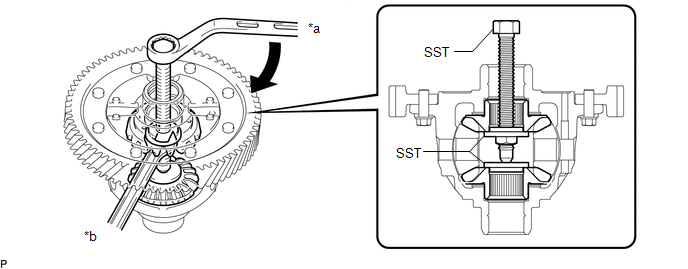

(c) Coloque la SST como se muestra en la ilustración y apriétela.

SST: 09528-52010

09953-05010

09528-05020

AVISO:

No apriete en exceso la SST, ya que podría dañar los engranajes planetarios del diferencial delantero, los muelle cónicos, las arandelas de empuje del engranaje planetario del diferencial delantero n° 1 y el subconjunto de la caja del diferencial delantero con corona dentada.

OBSERVACIÓN:

• Apriete la SST para crear el espacio necesario para instalar los piñones del diferencial delantero.
• No apriete en exceso la SST al instalar los piñones del diferencial delantero, ya que es necesaria para girar los engranajes planetarios del diferencial delantero.

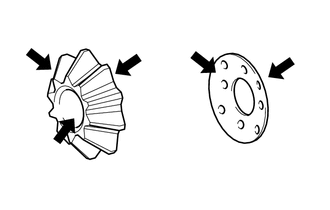

(d) Recubra el piñón del diferencial delantero y la arandela de empuje del piñón del diferencial delantero con aceite de engranajes.

Aceite de engranajes

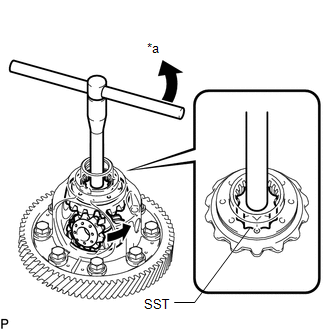

(e) Con la SST, tal como se muestra en la ilustración, gire el engranaje planetario del diferencial delantero, e instale los 2 piñones del diferencial delantero y las 2 arandelas de empuje del piñón del diferencial delantero. SST: 09528-52010 09528-05040 ADVERTENCIA: Tenga cuidado de no pillarse los dedos entre el piñón del diferencial delantero y el conjunto de la caja del diferencial delantero con corona dentada. AVISO: Tenga cuidado de que no se caiga el piñón del diferencial delantero ni la arandela de empuje del piñón del diferencial delantero n° 1.

*a Girar

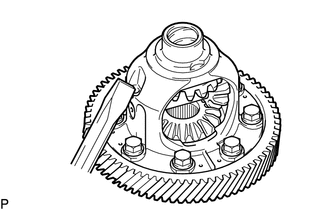

2. INSPECCIONE LA HOLGURA DEL PIÑÓN DEL DIFERENCIAL DELANTERO

Haga clic aquí

3. INSTALE EL EJE DEL PIÑÓN DEL DIFERENCIAL DELANTERO N° 1

(a) Recubra el eje del piñón del diferencial delantero n° 1 con aceite de engranajes.

Aceite de engranajes

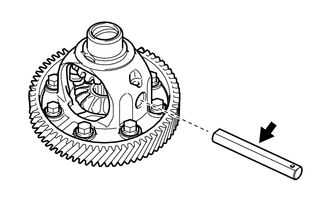

(b) Instale el eje del piñón del diferencial delantero n° 1 en el conjunto de la caja del diferencial delantero con corona dentada de tal modo que el orificio para el pasador recto del eje del piñón se alinee con el orificio del conjunto.

4. INSPECCIONE EL CONJUNTO DE LA CAJA DEL DIFERENCIAL DELANTERO CON CORONA DENTADA

Haga clic aquí

5. INSTALE EL PASADOR RECTO DEL EJE DEL PIÑÓN DEL DIFERENCIAL DELANTERO

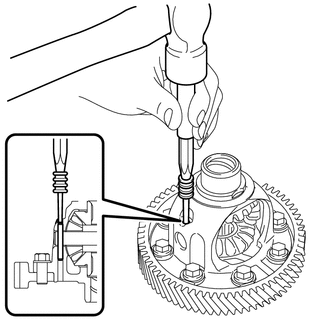

(a) Utilice un punzón de clavo de 5 mm y un martillo para colocar el pasador recto del eje del piñón del diferencial delantero en el conjunto de la caja del diferencial delantero con corona dentada.

(b) Utilice un cincel y un martillo para ajustar el conjunto de la caja del diferencial delantero con corona dentada.
