Toyota Corolla Manual de Taller: Componentes

Toyota Corolla Manual de Taller / Tren de transmisión / Ec65 TransmisiÓn Manual / Transeje / Caja Del Diferencial / Componentes

COMPONENTES

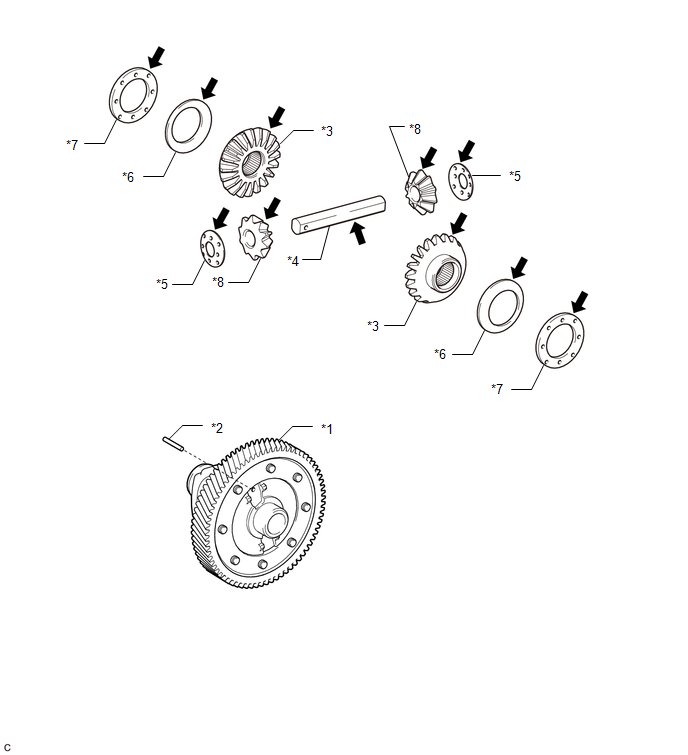

ILUSTRACIÓN

*1	CONJUNTO DE LA CAJA DEL DIFERENCIAL DELANTERO CON CORONA DENTADA	*2	PASADOR RECTO DEL EJE DEL PIÑÓN DEL DIFERENCIAL DELANTERO
*3	ENGRANAJE PLANETARIO DEL DIFERENCIAL DELANTERO	*4	EJE DEL PIÑÓN DEL DIFERENCIAL DELANTERO N° 1
*5	ARANDELA DE EMPUJE DEL PIÑÓN DEL DIFERENCIAL DELANTERO	*6	MUELLE CÓNICO
*7	ARANDELA DE EMPUJE DEL ENGRANAJE PLANETARIO DEL DIFERENCIAL DELANTERO N° 1	*8	PIÑÓN DEL DIFERENCIAL DELANTERO
	Aceite de engranajes	-	-
