Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

Haga clic aquí

2. DESCONECTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE

Haga clic aquí

4. EXTRAIGA EL SEPARADOR DEL TUBO DE DESCARGA N° 1

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE

Haga clic aquí

6. EXTRAIGA EL AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE N° 1

Haga clic aquí

7. EXTRAIGA EL SUBCONJUNTO DEL AISLANTE TÉRMICO DEL EJE PROPULSOR

Haga clic aquí

8. EXTRAIGA EL PUNTAL DEL COLECTOR

Haga clic aquí

9. EXTRAIGA EL COLECTOR DE ESCAPE

Haga clic aquí

10. EXTRAIGA LA TUBERÍA DE DERIVACIÓN DE AGUA N° 1

Haga clic aquí

11. EXTRAIGA EL SUBCONJUNTO DEL BALANCÍN DE LA VÁLVULA N° 1

Haga clic aquí

12. EXTRAIGA EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DE HOLGURA DE LA VÁLVULA

Haga clic aquí

13. EXTRAIGA EL TAPÓN DEL VÁSTAGO DE LA VÁLVULA

Haga clic aquí

14. EXTRAIGA EL SUBCONJUNTO DE LA CULATA

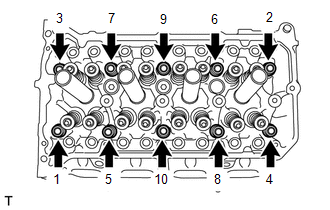

(a) Afloje y extraiga uniformemente en varios pasos los 10 pernos de la culata y las 10 arandelas planas con una llave bihexagonal de 10 mm, en el orden que se indica en la ilustración. AVISO: Extraer los pernos de fijación de la culata en el orden incorrecto puede producir grietas o deformaciones en el subconjunto de la culata. No deje caer las arandelas planas en el subconjunto de la culata.

(b) Utilice un destornillador para extraer el subconjunto de la culata haciendo palanca entre el subconjunto de la culata y el subconjunto del bloque de cilindros, y extraiga el subconjunto de la culata.

AVISO:

Tenga cuidado de no dañar las superficies de contacto del subconjunto de la culata y el subconjunto del bloque de cilindros.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

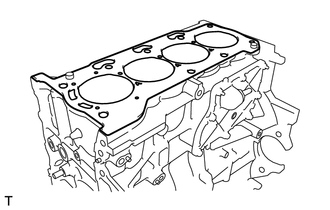

15. EXTRAIGA LA JUNTA DE LA CULATA

(a) Extraiga la junta de la culata del subconjunto del bloque de cilindros.
