DESMONTAJE

PROCEDIMIENTO

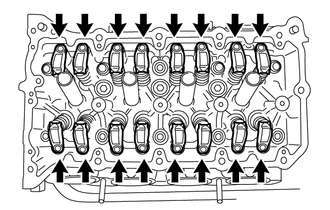

1. EXTRAIGA EL SUBCONJUNTO DEL BALANCÍN DE LA VÁLVULA N° 1

(a) Extraiga los 16 subconjuntos de balancín de la válvula n° 1.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

2. EXTRAIGA EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DE HOLGURA DE LA VÁLVULA

(a) Extraiga los 16 conjuntos de los dispositivos de ajuste de holgura de la válvula.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

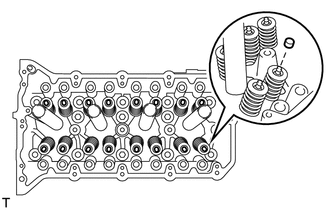

3. EXTRAIGA EL TAPÓN DEL VÁSTAGO DE LA VÁLVULA

(a) Extraiga los 16 tapones del vástago de válvula.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

4. EXTRAIGA LA VÁLVULA DE ADMISIÓN

OBSERVACIÓN:

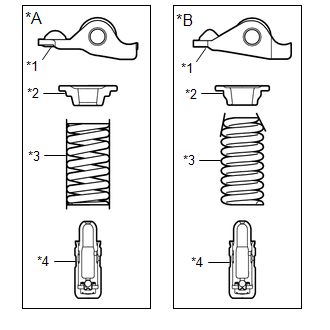

El tipo A y el tipo B se pueden distinguir por la forma del muelle de compresión interior.

Tipo

Forma del muelle de compresión interior

A

Línea recta

B

Cónicos

*A

Tipo A

*B

Tipo B

*1

Subconjunto n° 1 del balancín de la válvula

*2

Retén del muelle de la válvula

*3

Muelle interno de compresión

*4

Conjunto del dispositivo de ajuste de holgura de la válvula

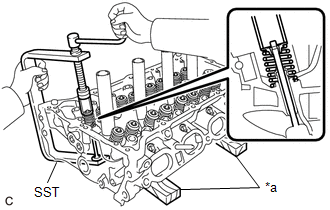

(a) Tipo A:

(1) Coloque el subconjunto de la culata sobre tacos de madera.

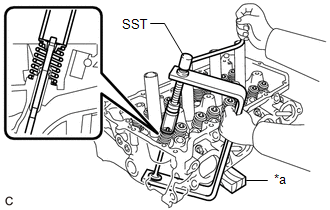

(2) Con la SST, comprima y extraiga las 2 mitades del bloqueo del retén de muelle de la válvula.

SST: 09202-70020

09202-00010

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

*a

Taco de madera

(3) Extraiga el retén de muelle de la válvula, el anillo de compresión interior y la válvula de admisión del subconjunto de la culata.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

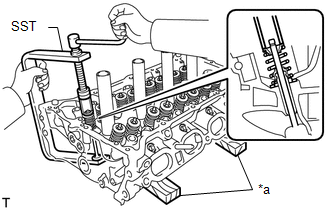

(b) Tipo B:

(1) Coloque el subconjunto de la culata sobre tacos de madera.

(2) Con la SST, comprima y extraiga las 2 mitades del bloqueo del retén de muelle de la válvula.

SST: 09202-70020

SST: 09202-00021

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

*a

Taco de madera

(3) Extraiga el retén de muelle de la válvula, el anillo de compresión interior y la válvula de admisión del subconjunto de la culata.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

5. EXTRAIGA LA VÁLVULA DE ESCAPE

OBSERVACIÓN:

El tipo A y el tipo B se pueden distinguir por la forma del muelle de compresión interior.

Tipo

Forma del muelle de compresión interior

A

Línea recta

B

Cónicos

*A

Tipo A

*B

Tipo B

*1

Subconjunto n° 1 del balancín de la válvula

*2

Retén del muelle de la válvula

*3

Muelle interno de compresión

*4

Conjunto del dispositivo de ajuste de holgura de la válvula

(a) Tipo A:

(1) Coloque el subconjunto de la culata sobre tacos de madera.

(2) Con la SST, comprima y extraiga las 2 mitades del bloqueo del retén de muelle de la válvula.

SST: 09202-70020

09202-00010

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

*a

Taco de madera

(3) Extraiga el retén de muelle de la válvula, el anillo de compresión interior y la válvula de escape del subconjunto de la culata.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

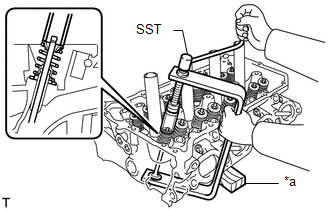

(b) Tipo B:

(1) Coloque el subconjunto de la culata sobre tacos de madera.

(2) Utilice la SST y los tacos de madera para comprimir y extraer las 2 mitades de los bloqueos del retén del muelle de la válvula.

SST: 09202-70020

SST: 09202-00021

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

*a

Taco de madera

(3) Extraiga el retén del muelle de la válvula, el muelle de compresión interno y la válvula de escape.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

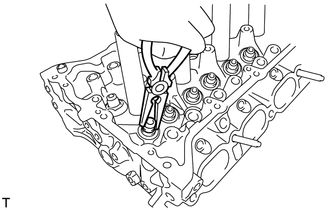

6. EXTRAIGA EL SELLO DE ACEITE DEL VÁSTAGO DE LA VÁLVULA

(a) Utilice unos alicates de punta de aguja para extraer los sellos de aceite del vástago de la válvula.

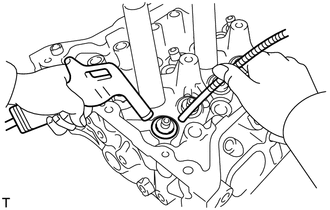

7. EXTRAIGA EL ASIENTO DEL MUELLE DE LA VÁLVULA

(a) Utilice aire comprimido y una herramienta magnética para extraer los asientos del muelle de la válvula.

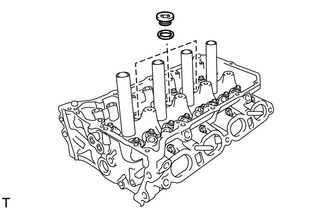

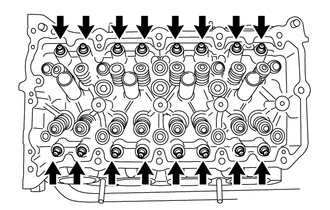

8. EXTRAIGA EL TAPÓN ROSCADO RECTO N° 2

AVISO:

Si hay fugas de agua por el tapón roscado recto n° 2 o si el tapón se oxida, sustitúyalo.

(a) Extraiga los 3 tapones roscados rectos n° 2 y las 3 juntas con la ayuda de una llave hexagonal recta de 10 mm.
