Toyota Corolla Manual de Taller: Correa De TransmisiÓn

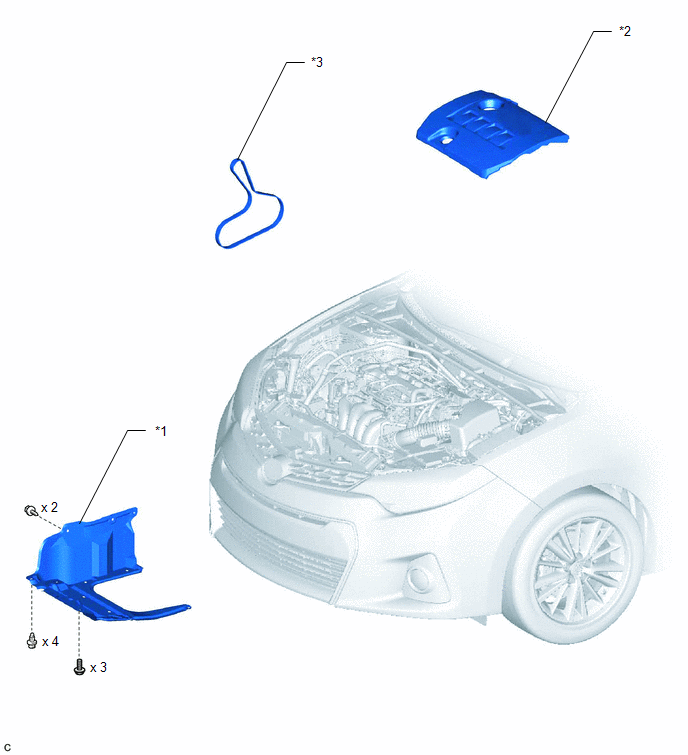

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CUBIERTA INFERIOR DERECHA DEL MOTOR

*2

TAPA DE LA CULATA N° 2

*3

CORREA TRAPEZOIDAL RANURADA

-

-

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE LA CORREA TRAPEZOIDAL RANURADA

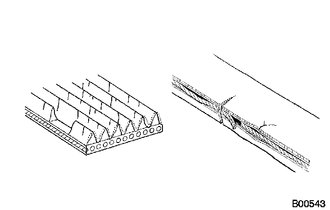

(a) Verifique si la correa trapezoidal ranurada está desgastada, agrietada o si presenta daños de otro tipo.

Si detecta alguno de los defectos siguientes, sustituya la correa trapezoidal ranurada:

  • La correa trapezoidal ranurada está agrietada.
  • La correa trapezoidal ranurada está desgastada de modo que los cables están descubiertos.
  • Faltan trozos de correa en la nervadura de la correa trapezoidal.

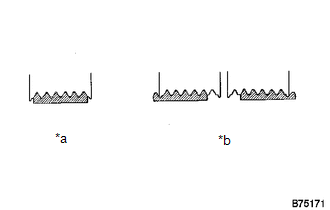

(b) Compruebe si la correa trapezoidal ranurada encaja correctamente en las ranuras dentadas.

OBSERVACIÓN:

Compruebe con la mano si la correa trapezoidal ranurada se ha salido de la ranura de la parte inferior de la polea. Si se ha salido, sustituya la correa trapezoidal ranurada. Instale correctamente una nueva correa trapezoidal ranurada.

*a

Correcto

*b

Incorrecto

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA DERECHA

2. EXTRAIGA LA CUBIERTA INFERIOR DERECHA DEL MOTOR

Haga clic aquí

3. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

4. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA

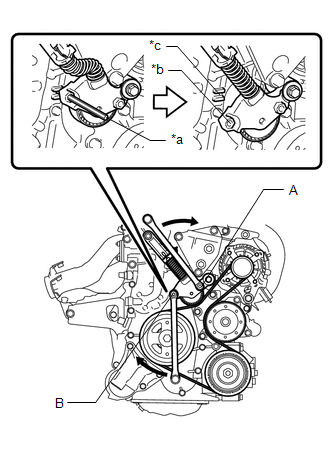

(a) Coloque una llave en la parte hexagonal (A) o (B) del conjunto del tensor de la correa trapezoidal ranurada como se muestra en la ilustración.

*a

Llave bihexagonal de 5 mm

*b

Orificio

*c

Espacio libre

(b) Gire el conjunto del tensor de la correa trapezoidal ranurada hacia la derecha para alinear el orificio con el espacio y, a continuación, inserte una llave bihexagonal de 5 mm en el orificio para fijar el conjunto del tensor de la correa trapezoidal ranurada..

(c) Extraiga la correa trapezoidal ranurada del conjunto del tensor de la correa trapezoidal ranurada.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA CORREA TRAPEZOIDAL RANURADA

(a) Ajuste la correa trapezoidal ranurada en cada polea.

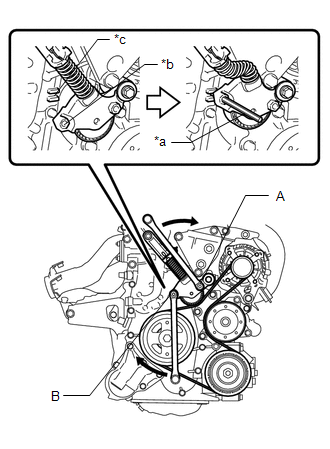

(b) Coloque una llave en la parte hexagonal (A) o (B) del conjunto del tensor de la correa trapezoidal ranurada como se muestra en la ilustración y, a continuación, mientras gira el conjunto del tensor de la correa trapezoidal ranurada hacia la derecha, retire la llave bihexagonal 5 mm.

AVISO:

Asegúrese de que la correa trapezoidal ranurada está colocada correctamente en cada polea.

*a

Llave bihexagonal de 5 mm

*b

Orificio

*c

Espacio libre

2. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí

3. INSTALE LA CUBIERTA INFERIOR DERECHA DEL MOTOR

Haga clic aquí

4. COLOQUE LA RUEDA DELANTERA DERECHA

Torque:

103 N·m {1,050 kgf·cm, 76 ft·lbf}
