TERMINALES DE LA ECU

AVISO:

  • Es posible que se emitan DTC cuando se desconecten los conectores durante la inspección. Por lo tanto, asegúrese de borrar los DTC con el Techstream una vez que haya finalizado la inspección.
  • No ejerza demasiada fuerza en el conector O9 de la cámara de reconocimiento hacia delante.

REVISE LA CÁMARA DE RECONOCIMIENTO DE AVANCE

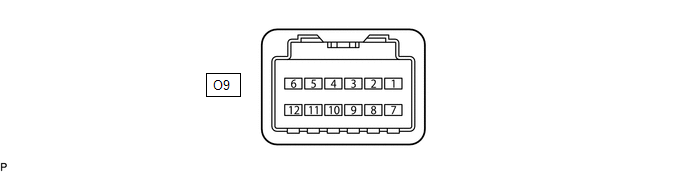

(a) Desconecte el conector O9 de la cámara de reconocimiento hacia delante.

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

O9-7 (IGB) - O9-10 (GND)

R - W-B

Fuente de alimentación

Interruptor de encendido en posición ON

11 a 14 V

Interruptor de encendido desactivado

Inferior a 1 V

O9-10 (GND) - Masa de la carrocería

W-B - Masa de la carrocería

Masa

Siempre

Inferior a 1 Ω

(c) Vuelva a conectar el conector O9 de la cámara de reconocimiento hacia delante.

(d) Mida la tensión según los valores de la siguiente tabla.

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

O9-1 (HTR) - O9-10 (GND)

B - W-B

Señal de funcionamiento de subconjunto de reconocimiento de avance con capó de calentador

Interruptor de encendido en posición ON

El subconjunto de reconocimiento de avance con capó de calentador no está funcionando

11 a 14 V

Interruptor de encendido en posición ON

El subconjunto de reconocimiento de avance con capó de calentador está funcionando

Inferior a 1 V

(e) Compruebe los impulsos según los valores de la siguiente tabla.

OBSERVACIÓN:

Si la forma de onda no es similar a la mostrada en la ilustración, lo más probable es que exista una avería en una línea bus de CAN, en la resistencia límite o en la cámara de reconocimiento delantera.

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

O9-5 (CA1P) - O9-10 (GND)

P - W-B

Señal de comunicaciones CAN

Interruptor de encendido en posición ON

Generación de impulsos

(consulte la forma de onda 1)

O9-11 (CA1N) - O9-10 (GND)

W - W-B

Señal de comunicaciones CAN

Interruptor de encendido en posición ON

Generación de impulsos

(consulte la forma de onda 2)

O9-6 (CANH) - O9-10 (GND)

V - W-B

Señal de comunicaciones CAN

Interruptor de encendido en posición ON

Generación de impulsos

(consulte la forma de onda 1)

O9-12 (CANL) - O9-10 (GND)

W - W-B

Señal de comunicaciones CAN

Interruptor de encendido en posición ON

Generación de impulsos

(consulte la forma de onda 2)

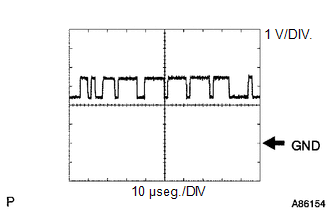

(1) FORMA DE ONDA 1

Elemento

Contenido

Nombre del terminal

Entre O9-5 (CA1P) y O9-10 (GND)

Entre O9-6 (CANH) y O9-10 (GND)

Rango del tester

1 V/DIV., 10 µseg./DIV.

Estado

Interruptor de encendido en posición ON

OBSERVACIÓN:

La forma de onda varía en función de la señal de comunicaciones CAN.

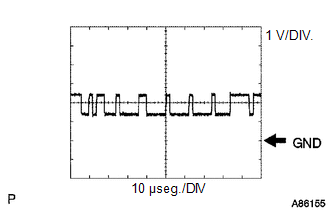

(2) FORMA DE ONDA 2

Elemento

Contenido

Nombre del terminal

Entre O9-11 (CA1N) y O9-10 (GND)

Entre O9-12 (CANL) y O9-10 (GND)

Rango del tester

1 V/DIV., 10 µseg./DIV.

Estado

Interruptor de encendido en posición ON

OBSERVACIÓN:

La forma de onda varía en función de la señal de comunicaciones CAN.
