Toyota Corolla Manual de Taller: Circuito del interruptor del embrague

DESCRIPCIÓN

Al pisar el pedal del embrague, el conjunto del interruptor de arranque por embrague envía una señal al terminal (D) del ECM. El ECM anula el control de la velocidad de crucero cuando el terminal (D) recibe la señal.

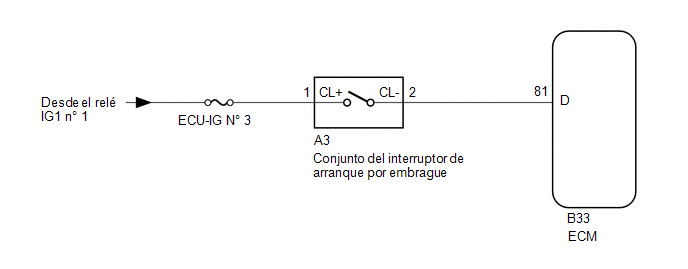

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ACTIVACIÓN DEL EMBRAGUE

(a) Inspeccione el conjunto del interruptor de arranque por embrague.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE ACTIVACIÓN DEL EMBRAGUE

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE ARRANQUE POR EMBRAGUE - BATERÍA)

(a) Desconecte el conector A3 del conjunto del interruptor de activación del embrague.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A3-1 (CL+) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

A3-1 (CL+) - Masa de la carrocería

Interruptor de encendido desactivado

Inferior a 1 V

(c) Vuelva a conectar el conector A3 del conjunto del interruptor de arranque por embrague.

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE ARRANQUE POR EMBRAGUE - BATERÍA)

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECM - CONJUNTO DEL INTERRUPTOR DE ARRANQUE POR EMBRAGUE)

(a) Desconecte el conector A3 del conjunto del interruptor de activación del embrague.

(b) Desconecte el conector B33 del ECM.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

B33-81 (D) - A3-2 (CL-)

Siempre

Inferior a 1 Ω

Resistencia estándar (inspeccione posibles cortocircuitos):

Conexión del tester

Estado

Valor especificado

B33-81 (D) o A3-2 (CL-) - Masa de la carrocería

Siempre

10 kΩ o superior

(d) Vuelva a conectar el conector B33 del ECM.

(e) Vuelva a conectar el conector A3 del conjunto del interruptor de arranque por embrague.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE ARRANQUE POR EMBRAGUE - ECM)
