Toyota Corolla Manual de Taller: Circuito de los terminales TC y CG

DESCRIPCIÓN

La conexión de los terminales TC y CG del DLC3 hace que el sistema de control de la velocidad de crucero acceda al modo de autodiagnóstico.

OBSERVACIÓN:

Cuando un indicador de advertencia concreto permanece parpadeando, se indica un cortocircuito a masa en el cableado del terminal TC del DLC3 o un cortocircuito a masa interno en la ECU correspondiente.

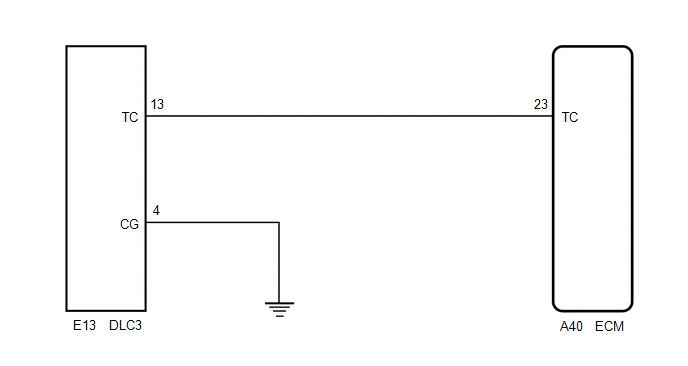

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL TC del DLC3 - ECM)

(a) Desconecte el conector A40 del ECM.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

A40-23 (TC) - E13-13 (TC)

Siempre

Inferior a 1 Ω

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (DLC3 - ECM)

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL CG DEL DLC3 - MASA DE LA CARROCERÍA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

E13-4 (CG) - Masa de la carrocería

Siempre

Inferior a 1 Ω

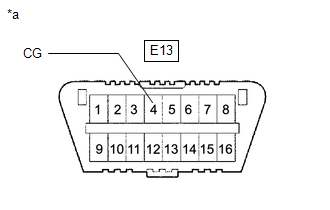

*a

DLC3

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (DLC3 - MASA DE LA CARROCERÍA)

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL TC DEL DLC3 - MASA DE LA CARROCERÍA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

E13-13 (TC) - Masa de la carrocería

Siempre

10 kΩ o superior

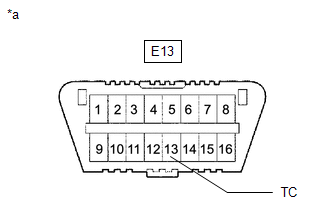

*a

DLC3

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES, EL CONECTOR O CADA ECU
