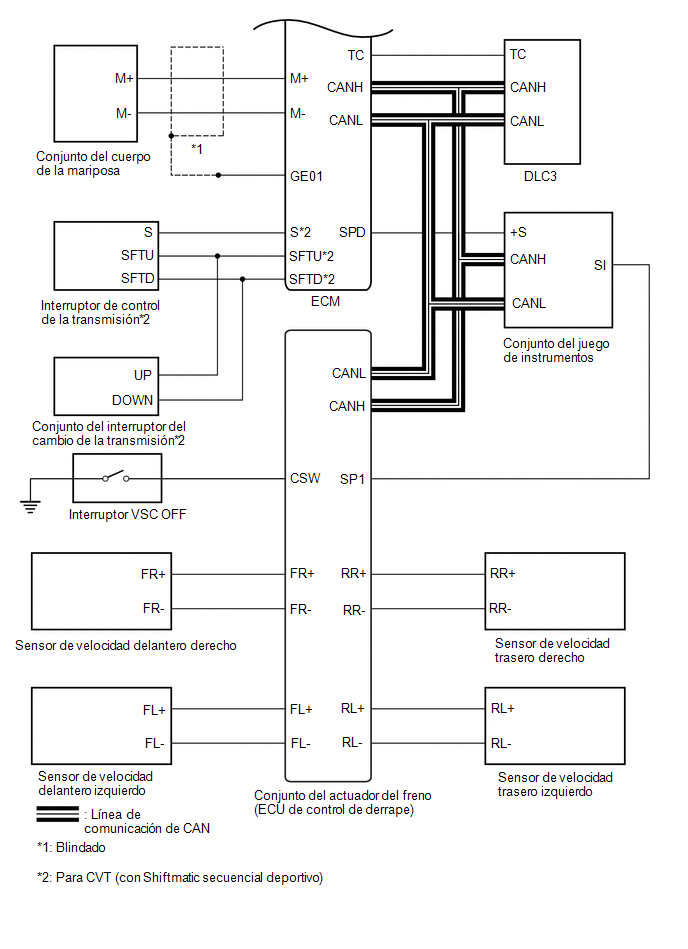

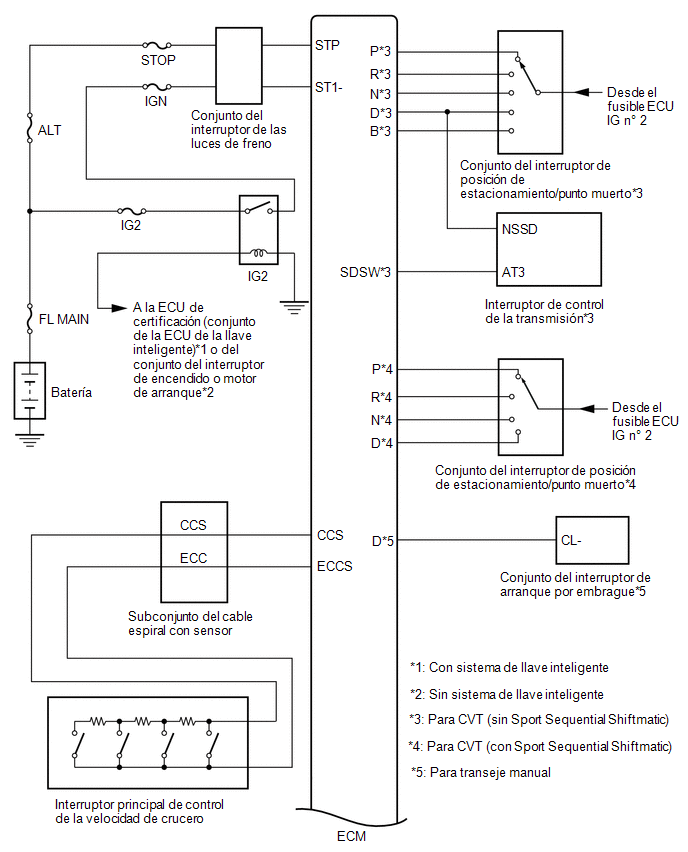

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

Emisor

Receptor

Señal

Tubería

ECM

Conjunto del juego de instrumentos

(Indicador de control de la velocidad de crucero)

(Indicador SET del control de la velocidad de crucero)

Señal de funcionamiento del indicador SET de control de la velocidad de crucero y del indicador del control de la velocidad de crucero

CAN

ECU de control de derrape

Conjunto del juego de instrumentos
  • Valor integrado de la señal del impulso de velocidad del vehículo
  • Velocidad del vehículo (SP1)
  • Con señal de control del VSC
  • Con señal de control del TRC

CAN
