Toyota Corolla Manual de Taller: Diagrama Del Sistema

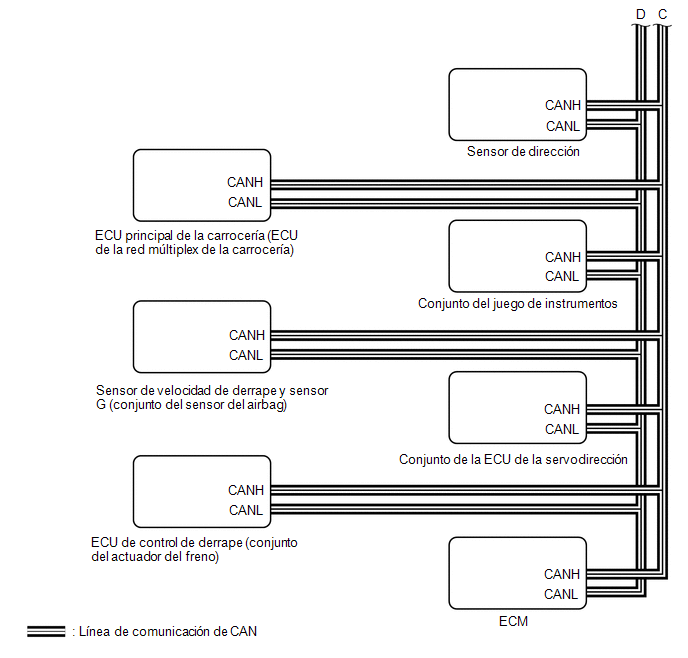

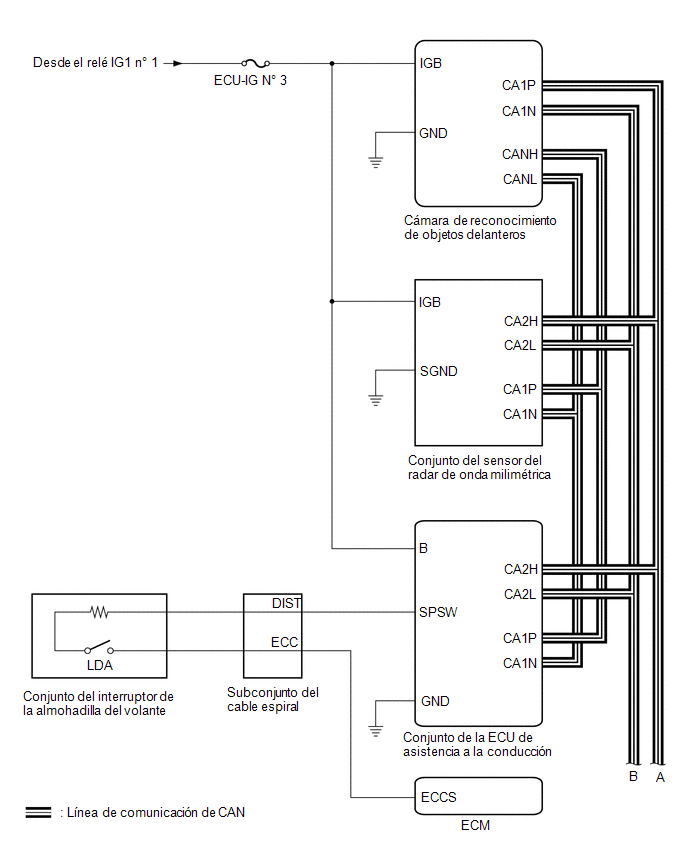

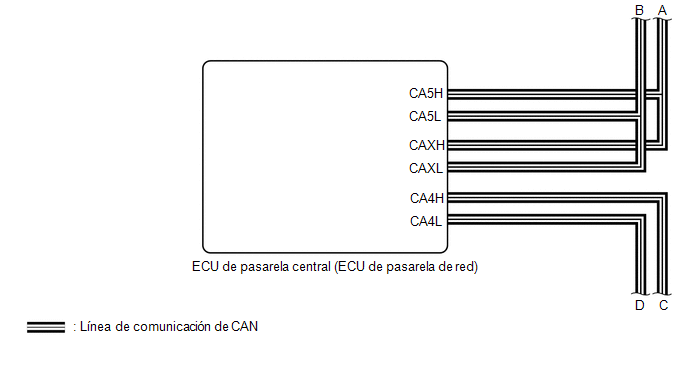

DIAGRAMA DEL SISTEMA

    UbicaciÓn De Las Piezas

    DescripciÓn Del Sistema

    Ver más:

    Toyota Corolla Manual de Taller > Sistema De ComunicaciÓn Can (con Ecu De Pasarela Central): Compruebe si hay cortocircuitos a +B en la línea bus 5
    DESCRIPCIÓN Podría haber un cortocircuito entre las líneas bus de CAN y +B cuando no exista resistencia entre el terminal 15 (CA5H) de la ECU de pasarela central (ECU de pasarela de red) y el terminal 16 (BAT) del DLC3 o el terminal 16 (CA5L) de la ECU de pasarela central (ECU de pasarela de red) ...
