INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si el conjunto del sensor del radar de onda milimétrica ha recibido algún golpe o se ha caído, sustituya el conjunto del sensor del radar de onda milimétrica por otro nuevo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

AVISO:

Si se ha sustituido el conjunto del parachoques delantero o la rejilla del radiador, asegúrese de que el mecanismo de cambio del eje del haz está en la posición estándar (centrado).

(a) Coloque el eje del haz en la posición estándar

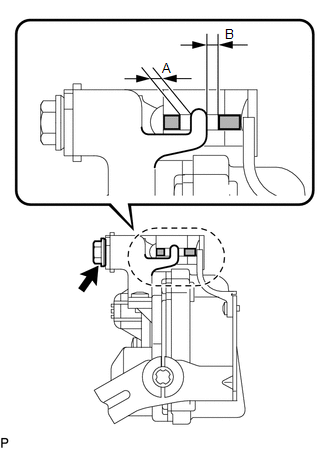

(1) Gire el perno de forma que el mecanismo de cambio del eje del haz está en la posición que se muestra en la ilustración.

Valor especificado:

Diferencia entre (A) y (B)

1 mm (0.0394 pulg.) o menos

(b) Enganche las 2 guías.

Perno

Tornillo

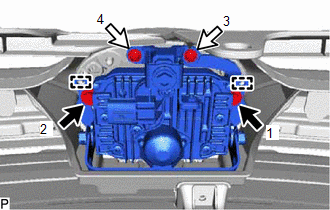

(c) Apriete los 2 pernos y los 2 tornillos en el conjunto del sensor del radar de onda milimétrica.

Torque:

Perno :

2.5 N·m {25 kgf·cm, 22 in·lbf}

OBSERVACIÓN:

Apriete los pernos en el orden indicado en la ilustración.

(d) Conecte el conector.

2. AJUSTE EL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

(a) Cuando el conjunto del sensor del radar de onda milimétrica o el soporte del sensor del radar de onda milimétrica n° 1 se sustituye por uno nuevo, se debe realizar el ajuste del eje del haz del sensor del radar.

Haga clic aquí

    Montaje

    Sistema De Alerta De Cambio Involuntario De Carril (con Control De La Dirección)
