Toyota Corolla Manual de Taller: CalefacciÓn De CÁmara

Componentes

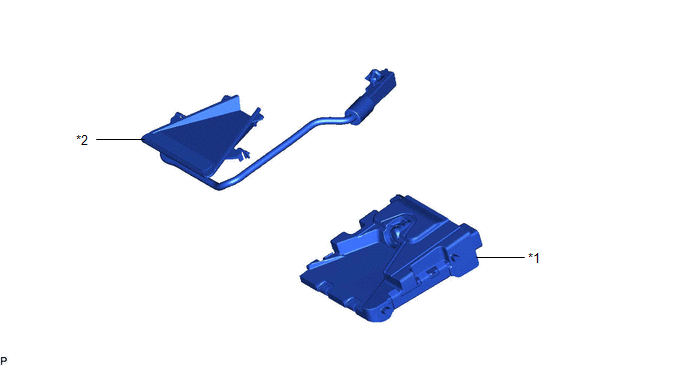

COMPONENTES

ILUSTRACIÓN

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CÁMARA DE RECONOCIMIENTO DELANTERA

Haga clic aquí

2. EXTRAIGA SUBCONJUNTO DE RECONOCIMIENTO DE AVANCE CON CAPÓ DE CALENTADOR

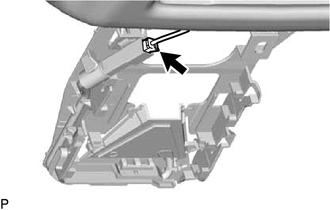

(a) Desconecte el conector.

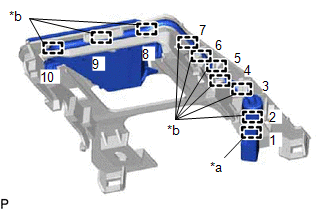

(b) Desenganche la abrazadera y los 9 salientes. OBSERVACIÓN: Desenganche la abrazadera y los salientes en el orden que se muestra en la ilustración.

*a Abrazadera *b Saliente

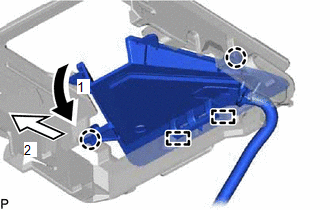

(c) Tire del subconjunto de reconocimiento de avance con capó de calentador en la dirección indicada por la flecha (1) en la ilustración para desenganchar las 2 garras.

(d) Tire del subconjunto de reconocimiento de avance con capó de calentador en la dirección indicada por la flecha (2) en la ilustración para desenganchar las 2 guías y extraiga el subconjunto de reconocimiento de avance con capó de calentador.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DE RECONOCIMIENTO DE AVANCE CON CAPÓ DE CALENTADOR

AVISO:

• Tenga cuidado de no aplicar fuerza al área del calentador debido a que podría dañar el calentador.
• No tire con fuerza del mazo de cables ya que podría dañarse.

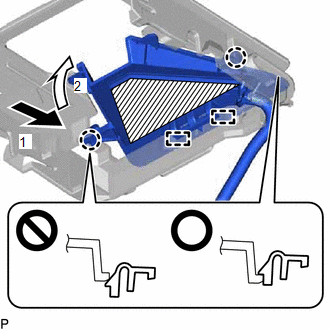

(a) Enganche las 2 guías y las 2 garras, tal como indican las flechas y en el orden indicado en la ilustración, para instalar el subconjunto de reconocimiento de avance con capó de calentador.

Área de calentador

AVISO:

Asegúrese de que las 2 garras están enganchadas como se muestra en la ilustración. De lo contrario, los sistemas que usan la cámara de reconocimiento de avance podrían presentar fallos.

(b) Enganche la abrazadera y los 9 salientes para instalar el subconjunto de reconocimiento de avance con capó de calentador. AVISO: Debido a que la cubierta de reconocimiento de avance n° 1 no se puede instalar correctamente si la abrazadera y los salientes no se enganchan correctamente, asegúrese de enganchar cada abrazadera y saliente firmemente. OBSERVACIÓN: Enganche la abrazadera y los salientes en el orden que se muestra en la ilustración.

*a Abrazadera *b Saliente

(c) Conecte el conector.

2. INSTALE LA CÁMARA DE RECONOCIMIENTO DELANTERA

Haga clic aquí
