Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SENSOR DE OXÍGENO CALENTADO

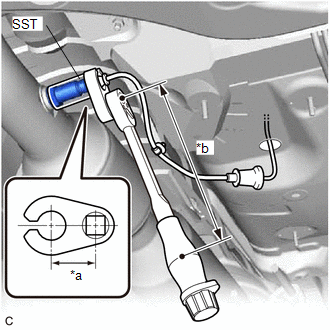

(a) Utilice la SST para colocar el sensor de oxígeno calentado en el conjunto delantero del tubo de escape (TWC: catalizador delantero y trasero).

SST: 09224-00010

Torque:

sin la SST [torque (N*m (kgf*cm, lbf*pi.))] :

44 N·m {449 kgf·cm, 32 ft·lbf}

con la SST [lectura de la llave dinamométrica (N*m (kgf*cm, lbf*pi.))] :

39 N·m {398 kgf·cm, 29 ft·lbf}

AVISO:

Si el sensor de oxígeno calentado ha sido golpeado o se ha caído, reemplácelo.

OBSERVACIÓN:

  • Este valor de par de apriete es eficaz cuando la SST está paralela a la llave dinamométrica.
  • El valor de par de apriete con SST es eficaz cuando se utiliza una SST con un punto de apoyo de 30 mm (1.18 pulg.) de longitud.
  • El valor del par de apriete con la SST es eficaz cuando se utiliza una llave dinamométrica con un punto de apoyo de 260 mm (10.2 pulg.) de longitud.
  • Si utiliza una llave dinamométrica con una longitud diferente o conecta dicha llave y la SST en ángulo, consulte los valores alternativos del par motor.

    Haga clic aquí

*a

Longitud de la SST 30 mm (1.18 pulg.)

*b

Longitud de la llave dinamométrica 260 mm (10.2 pulg.)

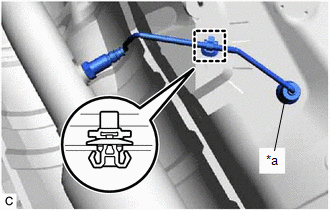

(b) Enganche la abrazadera y el ojal del sensor de oxígeno calentado en la carrocería del vehículo.

*a

Ojal

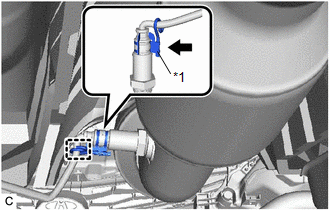

(c) Instale el soporte de la abrazadera del mazo de cables en el sensor de oxígeno calentado y enganche la abrazadera.

*1

Soporte de la abrazadera del mazo de cables

2. INSTALE LA CUBIERTA CENTRAL IZQUIERDA DEL PISO DELANTERO

(a) Enganche los 5 clips e instale la cubierta central izquierda del piso delantero.

3. CONECTE EL CONECTOR DEL SENSOR DE OXÍGENO CALENTADO

(a) Conecte el conector del sensor de oxígeno calentado.

(b) Coloque la moqueta del piso.

(c) Instale el clip.

4. INSTALE EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

Haga clic aquí

5. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE
