Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

2. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

4. EXTRAIGA EL SENSOR DE LA RELACIÓN AIRE/COMBUSTIBLE

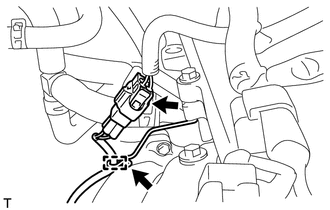

(a) Desconecte el cable del sensor de relación aire/combustible del soporte de la abrazadera del mazo de cables.

(b) Desconecte el conector del sensor de relación aire/combustible.

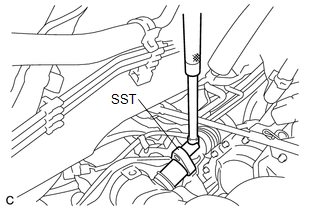

(c) Utilice la SST para extraer el sensor de la relación aire/combustible del colector de escape.

SST: 09224-00010

AVISO:

Si el sensor de la relación aire/combustible ha sido golpeado o se ha caído, reemplácelo.
