EXTRACCIÓN

PROCEDIMIENTO

1. VACÍE EL REFRIGERANTE DEL MOTOR

Haga clic aquí

2. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

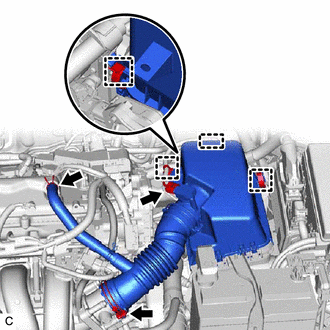

3. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

(a) Desconecte el conector del subconjunto del medidor del caudal de masa de aire y desenganche las 2 abrazaderas del mazo de cables.

(b) Desenganche las 2 abrazaderas.

(c) Deslice el clip y desconecte la manguera de ventilación n° 2 del subconjunto de la tapa de la culata.

(d) Afloje la abrazadera de la manguera y extraiga la tapa del depurador de aire con la manguera del depurador de aire.

4. EXTRAIGA EL CONJUNTO DEL CUERPO DE LA MARIPOSA

(a) Desconecte el conector del conjunto del cuerpo de la mariposa.

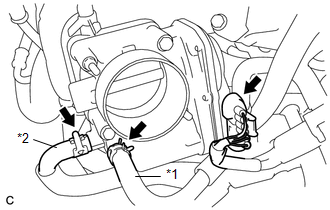

*1

Manguera de derivación de agua n° 1

*2

Manguera de derivación de agua n° 2

(b) Deslice los 2 clips y desconecte la manguera de derivación de agua n° 1 y la manguera de derivación de agua n° 2 del conjunto del cuerpo de la mariposa.

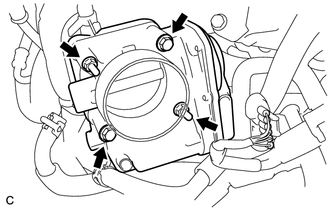

(c) Con espárrago prisionero:

(1) Extraiga los 2 pernos, las 2 tuercas y el conjunto del cuerpo de la mariposa del colector de admisión.

AVISO:

Si el conjunto del cuerpo de la mariposa se ha golpeado o se ha caído, reemplácelo.

(d) Sin espárrago prisionero:

(1) Extraiga los 4 pernos y el conjunto del cuerpo de la mariposa del colector de admisión.

AVISO:

Si el conjunto del cuerpo de la mariposa se ha golpeado o se ha caído, reemplácelo.

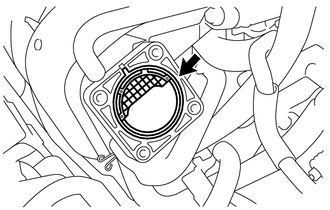

5. EXTRAIGA LA JUNTA DEL CUERPO DE LA MARIPOSA

(a) Extraiga la junta del cuerpo de la mariposa del colector de admisión.
