Toyota Corolla Manual de Taller: Componentes

COMPONENTES

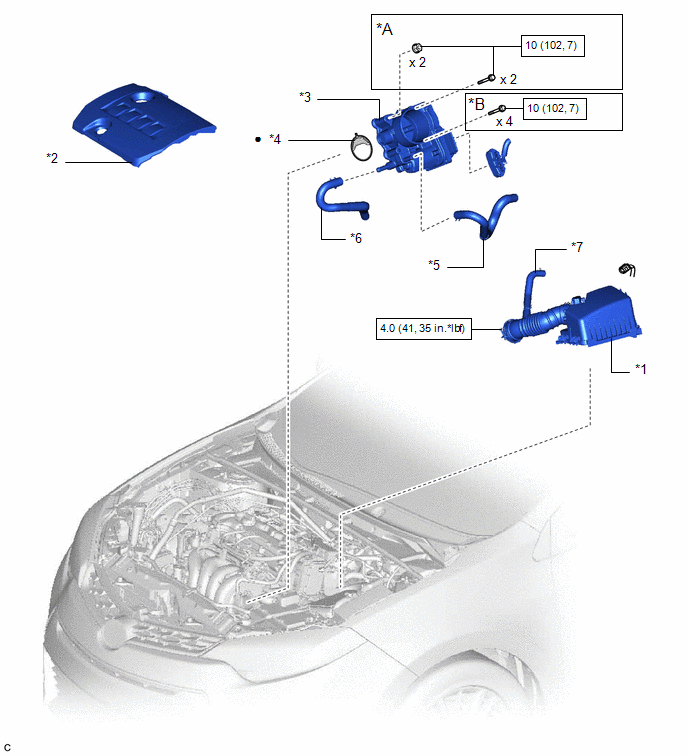

ILUSTRACIÓN

*A

Con espárrago prisionero

*B

Sin espárrago prisionero

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

TAPA DE LA CULATA N° 2

*3

CONJUNTO DEL CUERPO DE LA MARIPOSA

*4

JUNTA DEL CUERPO DE LA MARIPOSA

*5

MANGUERA DE DERIVACIÓN DE AGUA N° 1

*6

MANGUERA DE DERIVACIÓN DE AGUA N° 2

*7

MANGUERA DE VENTILACIÓN N° 2

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable
