Toyota Corolla Manual de Taller: ComprobaciÓn Del Funcionamiento

COMPROBACIÓN DEL FUNCIONAMIENTO

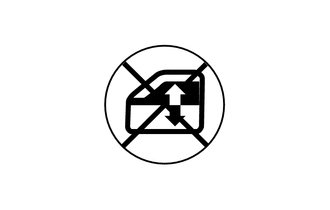

COMPRUEBE LA FUNCIÓN DE BLOQUEO DE LAS VENTANILLAS

OBSERVACIÓN:

Antes de realizar la comprobación del funcionamiento del interruptor de bloqueo de ventanilla, asegúrese de que el interruptor de bloqueo de ventanillas se encuentre en la posición OFF (el interruptor no está pulsado).

(a) Compruebe que las ventanillas traseras y del pasajero delantero no pueden accionarse con el interruptor de bloqueo de ventanilla del conjunto del interruptor maestro del regulador del elevalunas eléctrico pulsado.

OK:

Las ventanillas traseras y del pasajero delantero se han desactivado.

(b) Compruebe que las ventanillas traseras y del pasajero delantero pueden accionarse cuando el interruptor de bloqueo de ventanilla del conjunto del interruptor maestro del regulador del elevalunas eléctrico se pulsa de nuevo.

OK:

Las ventanillas traseras y del pasajero delantero funcionan con normalidad.

INSPECCIONE LA FUNCIÓN UP/DOWN MANUAL

(a) Compruebe si el elevalunas eléctrico de la puerta del conductor funciona como se indica a continuación:

OK

Estado

Interruptor maestro

Funcionamiento del interruptor

Elevalunas eléctrico

Interruptor de encendido en posición ON

Puerta del conductor

Levantado hasta la mitad

Arriba (se cierra)

Bajado hasta la mitad

Abajo (se abre)

(b) Compruebe si la ventanilla de la puerta del pasajero delantero y los elevalunas eléctricos traseros funcionan como se indica a continuación:

OK

Estado

Interruptor del regulador

Funcionamiento del interruptor

Elevalunas eléctrico

  • Interruptor de encendido en posición ON
  • Interruptor de bloqueo de ventanillas en posición OFF

Puerta del pasajero delantero

Subido

Arriba (se cierra)

Bajado

Abajo (se abre)

Puerta trasera izquierda

Subido

Arriba (se cierra)

Bajado

Abajo (se abre)

Puerta trasera derecha

Subido

Arriba (se cierra)

Bajado

Abajo (se abre)

COMPRUEBE LA FUNCIÓN AUTOMÁTICA ARRIBA/ABAJO

(a) Compruebe si el elevalunas eléctrico de la puerta del conductor funciona como se indica a continuación:

OK

Estado

Interruptor maestro

Funcionamiento del interruptor

Elevalunas eléctrico

Interruptor de encendido en posición ON

Puerta del conductor

Subido (accionamiento de un toque)

Arriba automático (se cierra)

Bajado (accionamiento de un toque)

Abajo automático (se abre)

REVISE LA FUNCIÓN DE SUBIDA Y BAJADA MANUAL DE CONTROL REMOTO

(a) Compruebe si la ventanilla de la puerta del pasajero delantero y los elevalunas eléctricos traseros funcionan como se indica a continuación:

OK

Estado

Interruptor maestro

Funcionamiento del interruptor

Elevalunas eléctrico

  • Interruptor de encendido en posición ON
  • Interruptor de bloqueo de ventanillas en posición OFF

Puerta del pasajero delantero

Subido

Arriba (se cierra)

Bajado

Abajo (se abre)

Puerta trasera izquierda

Subido

Arriba (se cierra)

Bajado

Abajo (se abre)

Puerta trasera derecha

Subido

Arriba (se cierra)

Bajado

Abajo (se abre)

INSPECCIONE LA FUNCIÓN DE FUNCIONAMIENTO SIN LLAVE

(a) Compruebe que todos los elevalunas eléctricos pueden accionarse con el conjunto del interruptor maestro del regulador del elevalunas eléctrico, el conjunto del interruptor del regulador del elevalunas eléctrico o con el conjunto del interruptor del regulador del elevalunas eléctrico trasero después de colocar el interruptor de encendido en la posición OFF.

OBSERVACIÓN:

Si el interruptor de bloqueo de las ventanillas está en posición ON, el elevalunas eléctrico no puede accionarse salvo el elevalunas eléctrico de la puerta del conductor. Por lo tanto, coloque el interruptor de bloqueo de las ventanillas en posición OFF antes de comprobar el funcionamiento de la ventanilla.

(b) Compruebe que la función de funcionamiento sin llave no puede aplicarse después de abrir la puerta del conductor o del pasajero delantero inmediatamente.

OBSERVACIÓN:

Incluso si la puerta del conductor o del pasajero delantero está abierta durante el funcionamiento auto de la ventana mientras la función de funcionamiento sin llave está activada, la ventana dejará de funcionar.

(c) Asegúrese de que no se puede accionar ningún elevalunas eléctrico una vez transcurridos aproximadamente 43 segundos desde el momento en el que se apagó el interruptor de encendido.

COMPRUEBE LA FUNCIÓN DE PROTECCIÓN CONTRA OBJETOS ATASCADOS

(a) Compruebe el funcionamiento básico.

ADVERTENCIA:

No ponga los dedos entre el bastidor de la puerta y el cristal de la ventanilla para comprobar la función de protección contra objetos atascados. Procure asimismo que ninguna parte de su cuerpo quede atrapada durante la inspección.

OBSERVACIÓN:

La función de protección contra objetos atascados está habilitada durante la operación de subida manual y automática mientras el motor se encuentra en funcionamiento o el interruptor de encendido está en posición ON, y también 43 segundos aprox. después de desactivar el interruptor de encendido.

(1) Abra completamente la ventanilla de la puerta del conductor.

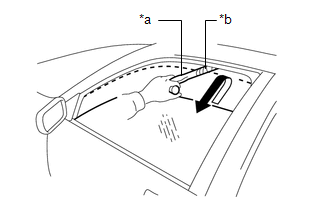

(2) Coloque una plantilla de control envuelta en un trapo junto a la ventanilla en posición de cierre completo.

*a

Plantilla de control

*b

Trapo

(3) Accione la función de subida automática o manual para comprobar que el elevalunas eléctrico se detiene y desciende después de que la plantilla de control quede atrapada entre la ventanilla y el bastidor de la puerta, y se detiene cuando la apertura alcanza aproximadamente los 200 mm (7.87 pulg.) o hasta que han transcurrido aproximadamente 5 segundos.

OBSERVACIÓN:

Si la plantilla de control queda atrapada cuando la apertura sea de aproximadamente 75 mm (2.95 pulg.) o superior, el elevalunas eléctrico descenderá unos 125 mm (4.93 pulg.) o hasta que hayan transcurrido unos 2.5 segundos.

(4) Mientras el elevalunas eléctrico desciende, compruebe que el cristal de la ventanilla no suba aunque se utilice el interruptor del elevalunas eléctrico.

COMPRUEBE LA FUNCIÓN DE PROTECCIÓN DE RETENCIÓN

(a) Compruebe el funcionamiento básico.

ADVERTENCIA:

No ponga los dedos entre el bastidor de la puerta y el cristal de la ventanilla para comprobar la función de protección de retención. Procure asimismo que ninguna parte de su cuerpo quede atrapada durante la inspección.

OBSERVACIÓN:

La función de protección del pasador está habilitada durante la operación de subida manual y automática mientras el motor se encuentra en funcionamiento o el interruptor de encendido está en posición ON, y también durante 43 segundos aproximadamente después de desactivar el interruptor de encendido.

(1) Cierre completamente todos los elevalunas eléctricos.

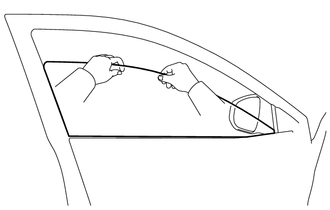

(2) Accione la función de bajada automática o manual para abrir el elevalunas eléctrico, sujete el extremo superior del cristal de la puerta con una o dos manos y asegúrese de que la ventanilla se detenga.

OBSERVACIÓN:

Una vez que se ha activado la función de protección de la retención cuando se ha realizado una bajada automática o manual, la función de protección de la retención no funcionará si se lleva a cabo la función de bajada manual durante aproximadamente 4 segundos.

INSPECCIONE SI SE ENCIENDE EL LED DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

(a) Inspeccione la iluminación de LED (conjunto del interruptor maestro del regulador del elevalunas eléctrico).

(1) Compruebe si el LED situado en el conjunto del interruptor maestro del regulador del elevalunas eléctrico se enciende cuando se coloca el interruptor de encendido en posición ON.
