UBICACIÓN DE LAS PIEZAS

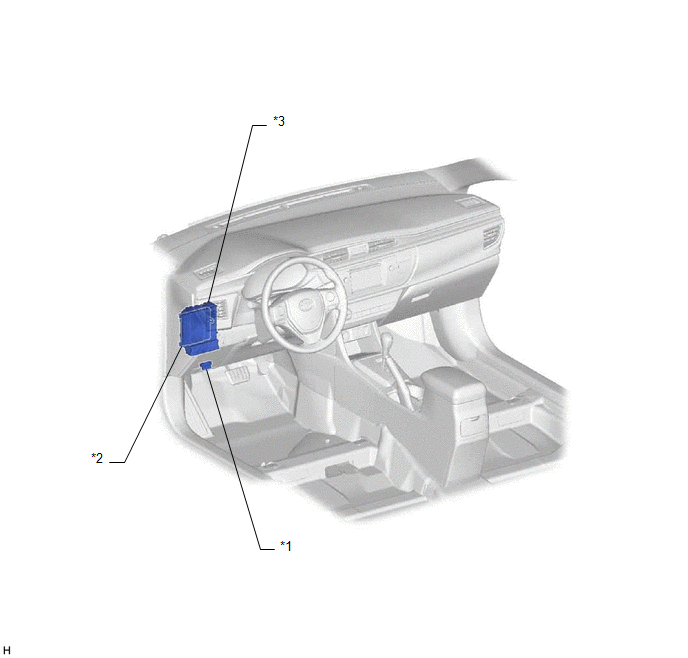

ILUSTRACIÓN

*1

DLC3

*2

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- RELÉ DE POTENCIA

- FUSIBLE DOOR F/R

- FUSIBLE POWER

- FUSIBLE DOOR R/L

- FUSIBLE DOOR R/R

-

-

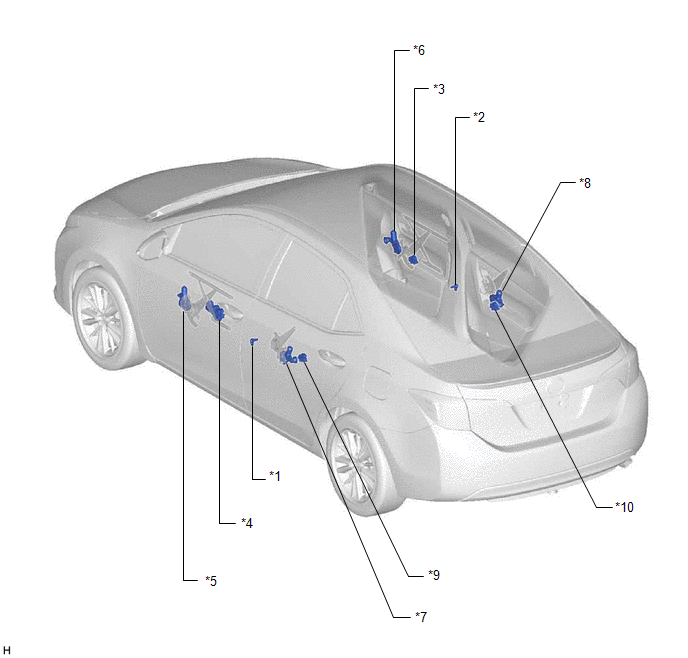

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (izquierda)

*2

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (derecha)

*3

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

*4

CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

*5

CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del conductor)

*6

CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del pasajero delantero)

*7

CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera izquierda)

*8

CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera derecha)

*9

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (para la puerta izquierda)

*10

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (para la puerta derecha)
