Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados derecho e izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO

AVISO:

El brazo del regulador debe encontrarse por debajo de la posición intermedia al instalar el conjunto del motor del regulador del elevalunas eléctrico trasero.

(a) Utilice una llave de cubo "TORX" T25 para instalar el conjunto del motor del regulador del elevalunas eléctrico trasero con los 3 tornillos en el subconjunto del regulador de la ventanilla de la puerta trasera.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

OBSERVACIÓN:

Si sustituye un conjunto del motor del regulador del elevalunas eléctrico trasero, el conjunto del motor del regulador del elevalunas eléctrico nuevo utiliza tornillos autorroscantes para perforar los nuevos orificios de instalación al colocar los tornillos.

2. COLOQUE EL CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA

Haga clic aquí

3. INSTALE EL SUBCONJUNTO DE LA VENTANILLA TRASERA

Haga clic aquí

4. INSTALE EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA

Haga clic aquí

5. INSTALE EL SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

Haga clic aquí

6. COLOQUE LA JUNTA DE VENTILACIÓN DE LA PUERTA TRASERA N° 1

Haga clic aquí

7. INSTALE EL CARRIL DE LA VENTANILLA TRASERA

Haga clic aquí

8. CONECTE LA BANDA PROTECTORA DE LA PUERTA TRASERA

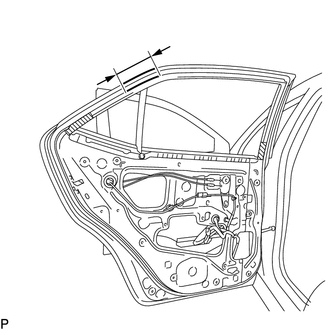

(a) Conecte la banda protectora de la puerta trasera como se muestra en la ilustración.

9. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

Haga clic aquí

10. INSTALE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS TRASERAS

Haga clic aquí

11. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

Haga clic aquí

12. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

Haga clic aquí

13. INSTALE EL CONJUNTO DEL REPOSABRAZOS TRASERO

Haga clic aquí

14. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

15. INICIALICE EL SISTEMA DE ELEVALUNAS ELÉCTRICO

Haga clic aquí

16. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO

Haga clic aquí
