Toyota Corolla Manual de Taller: Componentes

COMPONENTES

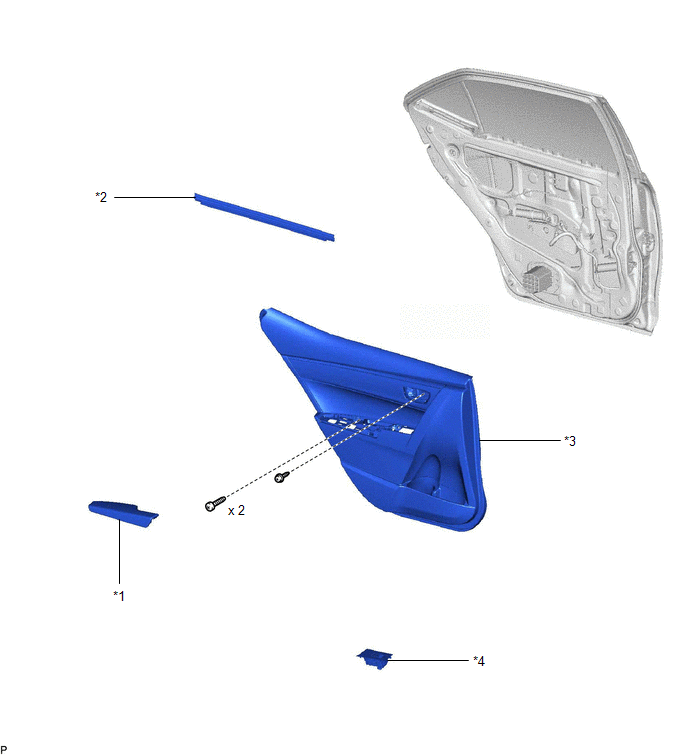

ILUSTRACIÓN

*1

CONJUNTO DEL REPOSABRAZOS TRASERO

*2

BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA TRASERA

*3

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

*4

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

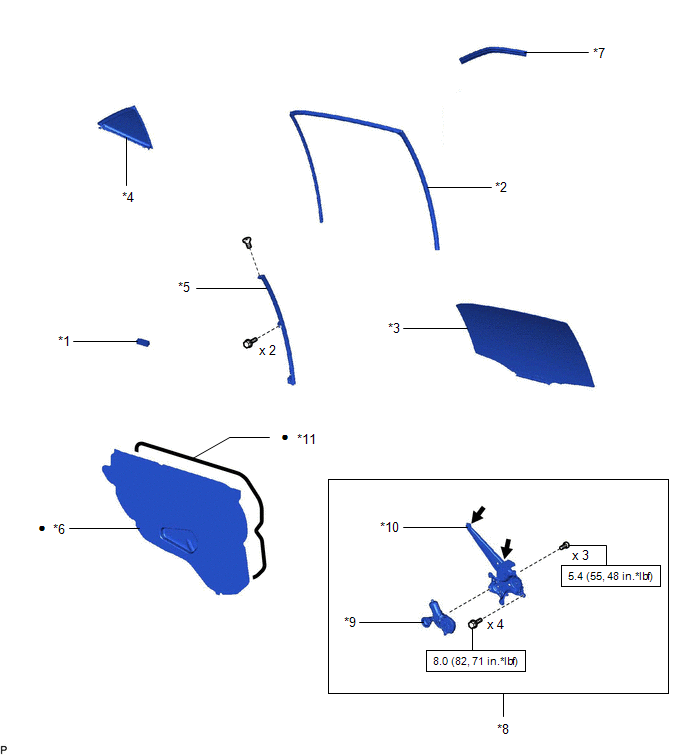

ILUSTRACIÓN

*1

JUNTA DE VENTILACIÓN DE LA PUERTA TRASERA N° 1

*2

CARRIL DE LA VENTANILLA TRASERA

*3

SUBCONJUNTO DE LA VENTANILLA TRASERA

*4

CRISTAL DE LA VENTANILLA LATERAL TRASERA

*5

SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA TRASERA

*6

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

*7

BANDA PROTECTORA DE LA PUERTA TRASERA

*8

CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA

*9

CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO

*10

SUBCONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA

*11

CINTA DE BUTILO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

    Motor Del Regulador Del Elevalunas ElÉctrico (para La Puerta Trasera)

    ExtracciÓn
