Toyota Corolla Manual de Taller: Componentes

COMPONENTES

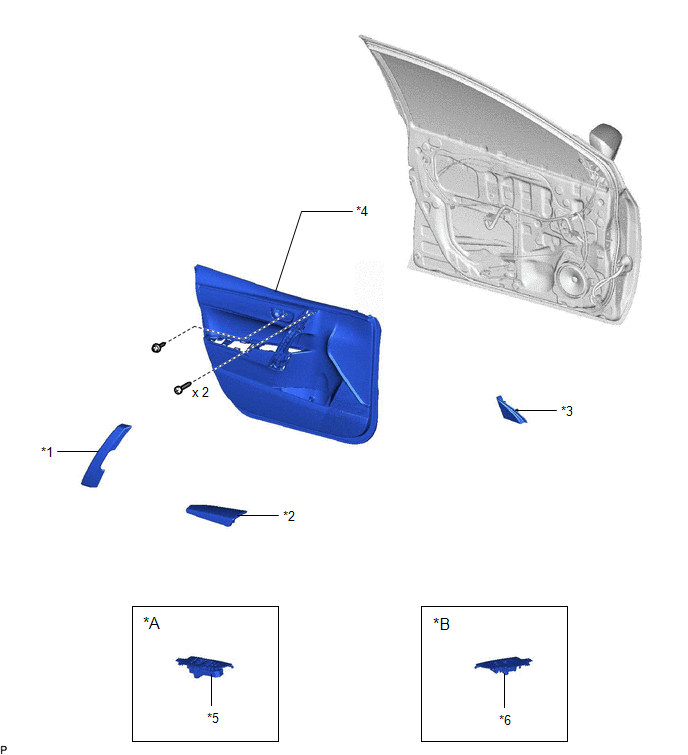

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*1

CUBIERTA DEL ASIDERO DE LA PUERTA

*2

CONJUNTO DEL REPOSABRAZOS DELANTERO

*3

EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

*4

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

*5

CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA

*6

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA

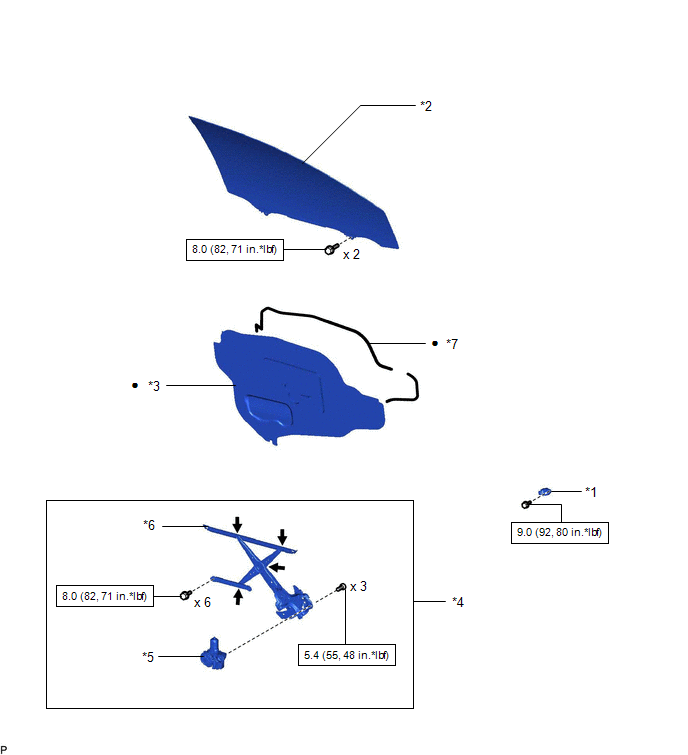

ILUSTRACIÓN

*1

SENSOR DEL AIRBAG DE LA PUERTA

*2

SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA

*3

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

*4

CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA

*5

CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO DELANTERO

*6

SUBCONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA

*7

CINTA DE BUTILO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

    Motor Del Regulador Del Elevalunas ElÉctrico (para La Puerta Delantera)

    ExtracciÓn
