Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO IZQUIERDO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

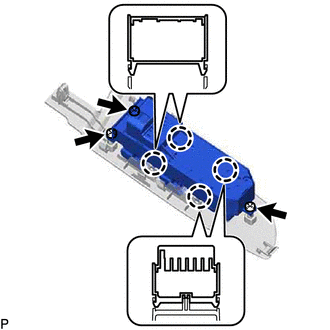

(a) Quite los 3 tornillos.

(b) Desenganche las 4 garras y extraiga el conjunto del interruptor maestro del regulador del elevalunas eléctrico.

    Componentes

    InspecciÓn
