Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LUCES DE MATRÍCULA (para el lado izquierdo)

Haga clic aquí

2. INSTALE EL CONJUNTO DE LUCES DE MATRÍCULA (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

3. INSTALE EL CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS

Haga clic aquí

4. INSTALE EL CONJUNTO DE LAS LUCES TRASERAS DERECHAS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

5. INSTALE EL SUBCONJUNTO DEL DEFLECTOR TRASERO (con deflector trasero)

Haga clic aquí

6. INSTALE EL PROTECTOR DE LA MOLDURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

7. COLOQUE EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN (con monitor trasero)

Haga clic aquí

8. COLOQUE EL INTERRUPTOR ELÉCTRICO DE LA LLAVE DEL COMPARTIMIENTO DE EQUIPAJES (con sistema de llave inteligente)

Sin monitor trasero: Haga clic aquí

Con monitor trasero: Haga clic aquí

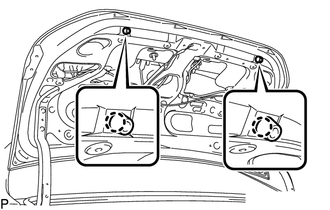

9. COLOQUE EL ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Enganche las 2 garras e instale 2 nuevos elementos amortiguadores del panel de la puerta del compartimiento de equipajes.

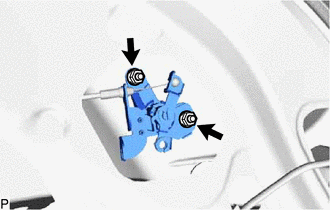

10. COLOQUE EL CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES (sin sistema inalámbrico de cierre centralizado de puertas)

(a) Conecte el subconjunto del cable de control del dispositivo de bloqueo de la puerta del compartimiento de equipajes.

(b) Instale el conjunto del cilindro de la cerradura de la puerta del compartimiento de equipajes con las 2 tuercas.

11. COLOQUE EL SUBCONJUNTO DEL CABLE DE CONTROL DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES (sin sistema inalámbrico de cierre centralizado de puertas)

Haga clic aquí

12. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

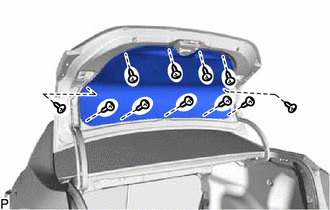

13. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Instale la cubierta de la puerta del compartimiento de equipajes con los 11 clips.

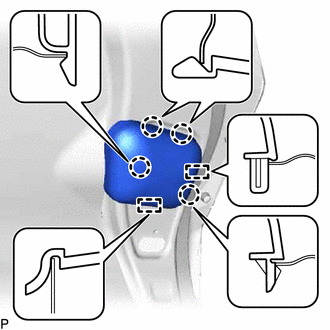

14. INSTALE LA CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Desenganche las 3 garras y las 2 guías para colocar la cubierta lateral izquierda del compartimiento de equipajes.

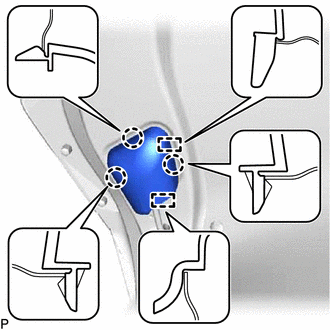

15. INSTALE LA CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Desenganche las 4 garras y las 2 guías para colocar la cubierta lateral derecha del compartimiento de equipajes.
