Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA IZQUIERDA

2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado derecho.

Haga clic aquí

3. EXTRAIGA EL REVESTIMIENTO DE LA ALETA DELANTERA IZQUIERDA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado derecho.

Haga clic aquí

4. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

5. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

Haga clic aquí

6. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

7. DESCONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

Haga clic aquí

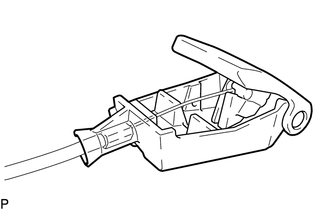

8. EXTRAIGA EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

(a) Desconecte el conjunto del cable de control de la cerradura del capó y extraiga el subconjunto de la palanca de control.

9. EXTRAIGA EL CONJUNTO DE BLOQUEO DEL CAPÓ

(a) Con interruptor de la luz de cortesía del capó del motor:

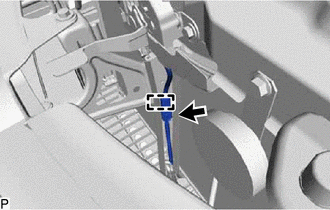

(1) Desconecte el conector.

(2) Desenganche la abrazadera.

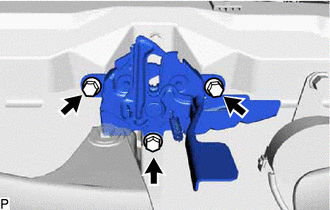

(b) Quite los 3 pernos.

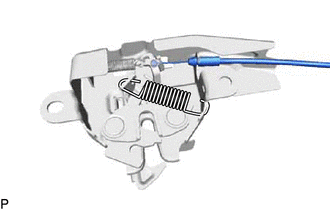

(c) Desconecte el conjunto del cable de control de bloqueo del capó y extraiga el conjunto de bloqueo del capó.

10. EXTRAIGA EL CONJUNTO DEL CABLE DE CONTROL DE BLOQUEO DEL CAPÓ

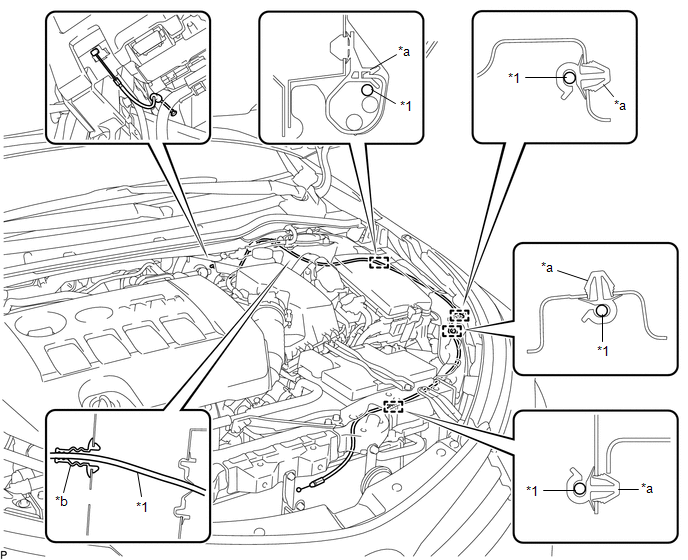

(a) Desenganche con un destornillador las 4 abrazaderas y el ojal del cable del capó como se muestra en la ilustración.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

(b) Tire del conjunto del cable de control de la cerradura del capó del compartimiento del motor y extráigalo.
