Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO

Para asiento manual fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento eléctrico fabricados por TMMC: Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

con reposacabezas no extraíble: Haga clic aquí

con reposacabezas extraíble: Haga clic aquí

3. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

4. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

5. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

6. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

7. RETIRE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA (para el lado izquierdo)

Haga clic aquí

8. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO

Haga clic aquí

9. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

Haga clic aquí

10. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO

Haga clic aquí

11. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

Haga clic aquí

12. EXTRAIGA LA CUBIERTA LATERAL DEL COMPARTIMIENTO DE EQUIPAJES IZQUIERDA

Haga clic aquí

13. EXTRAIGA LA CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

14. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

15. EXTRAIGA LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí

16. EXTRAIGA LA PLACA DE ACABADO DEL PISO TRASERO

Haga clic aquí

17. EXTRAIGA EL CONJUNTO DE LA CUBIERTA IZQUIERDA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

18. EXTRAIGA EL SUBCONJUNTO DE LA PALANCA DE APERTURA DEL BLOQUEO DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE

Haga clic aquí

19. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE CONTROL DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES (para la parte delantera)

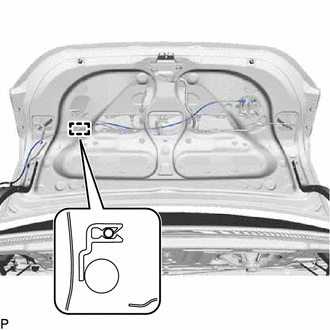

(a) Desenganche las 5 abrazaderas y desconecte el subconjunto del cable de control de la cerradura de la puerta del compartimiento de equipajes.

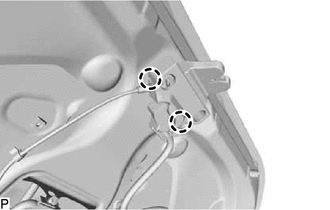

(b) Desenganche las 2 garras y abra la cubierta.

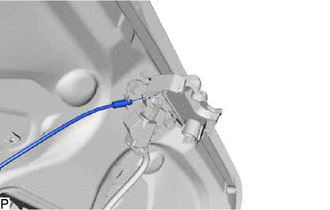

(c) Desconecte el subconjunto del cable de control del dispositivo de bloqueo de la puerta del compartimiento de equipajes.

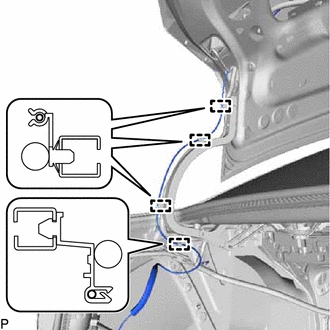

(d) Desenganche las 4 abrazaderas.

(e) Con sistema inalámbrico de cierre centralizado de puertas:

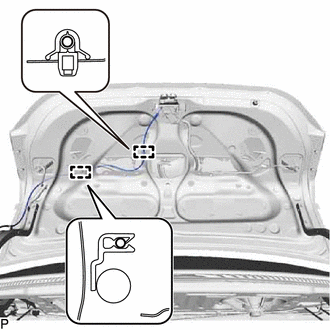

(1) Desenganche las 2 abrazaderas y extraiga el subconjunto del cable de control de bloqueo de la puerta del compartimiento de equipajes.

(f) Sin sistema inalámbrico de cierre centralizado de puertas:

(1) Desconecte el subconjunto del cable de control del dispositivo de bloqueo de la puerta del compartimiento de equipajes.

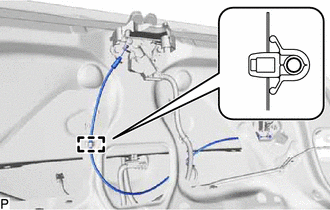

(2) Desenganche la abrazadera y extraiga el subconjunto del cable de control de la cerradura de la puerta del compartimiento de equipajes.

20. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE CONTROL DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES (para la parte trasera)

(a) Sin sistema inalámbrico de cierre centralizado de puertas:

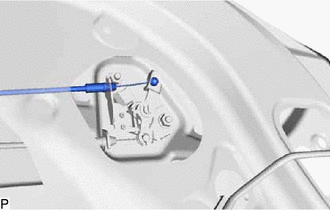

(1) Desconecte el subconjunto del cable de control del dispositivo de bloqueo de la puerta del compartimiento de equipajes.

(2) Desenganche las 2 garras y abra la cubierta.

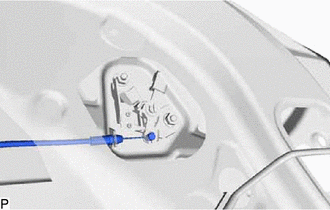

(3) Desconecte el subconjunto del cable de control del dispositivo de bloqueo de la puerta del compartimiento de equipajes.

(4) Desenganche la abrazadera y extraiga el subconjunto del cable de control de la cerradura de la puerta del compartimiento de equipajes.
