Toyota Corolla Manual de Taller: InstalaciÓn

Toyota Corolla Manual de Taller / Exterior del vehículo / Puertas / PortÓn Trasero / Barra De TorsiÓn De La Bisagra De La Puerta Del Compartimiento De Equipajes / InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Tras instalar la barra de torsión de la bisagra de la puerta del compartimiento de equipajes, abra y cierre con la mano la puerta del compartimiento de equipajes. Asegúrese de que la puerta del compartimiento de equipajes pueda abrirse y cerrarse de forma suave.

PROCEDIMIENTO

1. INSTALE EL SOPORTE DE LA BARRA DE TORSIÓN DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

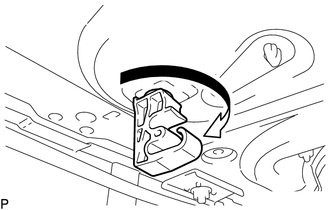

(a) Instale un nuevo soporte de la barra de torsión de la puerta del compartimiento de equipajes como se muestra en la ilustración.

2. INSTALE LA BARRA DE TORSIÓN IZQUIERDA DE LA BISAGRA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Observe la marca de identificación de la barra de torsión izquierda de la bisagra de la puerta del compartimiento de equipajes.

Con deflector trasero:

Blanco

Sin deflector trasero:

Azul claro

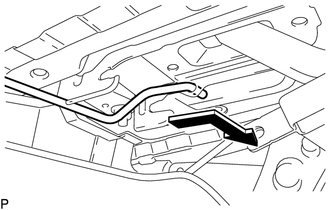

(b) Conecte la barra de torsión de la bisagra izquierda de la puerta del compartimiento de equipajes al lateral derecho de la carrocería, como se muestra en la ilustración.

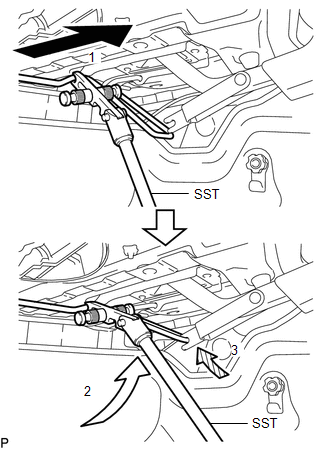

(c) Utilice la SST para instalar la barra de torsión de la bisagra izquierda en la bisagra de la puerta del compartimiento de equipajes y en el lateral izquierdo de la carrocería tal como indican las flechas en el orden que se muestra en la ilustración.

SST: 09804-24010

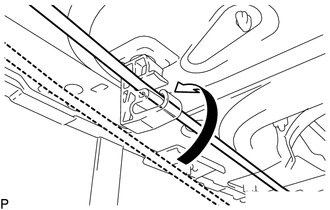

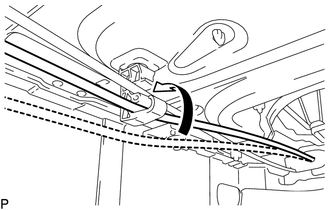

(d) Conecte la barra de torsión izquierda de la bisagra de la puerta del compartimiento de equipajes a su soporte, como se muestra en la ilustración.

3. INSTALE LA BARRA DE TORSIÓN DE LA BISAGRA DERECHA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Observe la marca de identificación de la barra de torsión derecha de la bisagra de la puerta del compartimiento de equipajes.

Con deflector trasero:

Amarillo

Sin deflector trasero:

Rojo

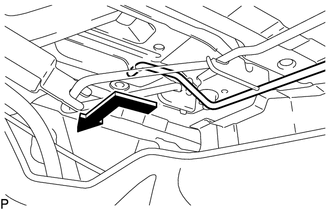

(b) Conecte la barra de torsión derecha de la bisagra de la puerta del compartimiento de equipajes al lateral izquierdo de la carrocería, como se muestra en la ilustración.

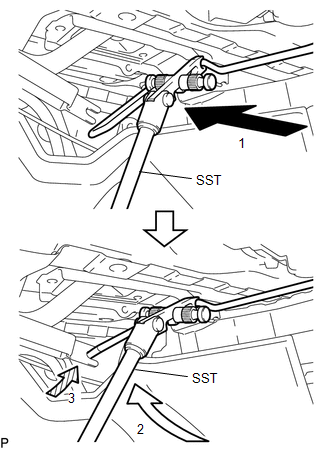

(c) Utilice la SST para instalar la barra de torsión de la bisagra derecha en la bisagra de la puerta del compartimiento de equipajes y en el lateral derecho de la carrocería tal como indican las flechas en el orden que se muestra en la ilustración.

SST: 09804-24010

(d) Conecte la barra de torsión derecha de la bisagra de la puerta del compartimiento de equipajes a su soporte, como se muestra en la ilustración.
