Toyota Corolla Manual de Taller: InspecciÓn

Toyota Corolla Manual de Taller / Exterior del vehículo / Limpia / Lavaparabrisas / Interruptor Del Limpiaparabrisas / InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Interruptor del limpiaparabrisas delantero

Conexión del tester

Estado

Valor especificado

E11-2 (+B) - E11-3 (+1)

MIST

Inferior a 1 Ω

E11-3 (+1) - E11-1 (+S)

OFF

E11-3 (+1) - E11-1 (+S)

INT

E11-2 (+B) - E11-3 (+1)

LO

E11-2 (+B) - E11-4 (+2)

HI
Interruptor del lavaparabrisas delantero

Conexión del tester

Estado

Valor especificado

E12-4 (EW) - E12-7 (WF)

ON

Inferior a 1 Ω

E12-4 (EW) - E12-7 (WF)

OFF

10 kΩ o superior

Si el resultado no es el especificado, reemplace el conjunto del interruptor del limpiaparabrisas.

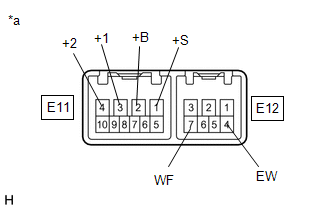

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor de los limpiaparabrisas)
    ExtracciÓn

    InstalaciÓn
